易调的动态甲类偏置电路

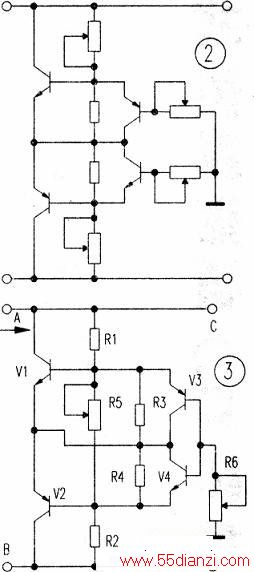

　　甲类放大器以其醇厚甜美的声音为音响爱好者所推崇，但其效率低、散热器体积大、成本高又让音响爱好者望而却步。动态甲类放大器音质与甲类放大器最接近，且效率较高，小信号时功耗低，散热器的体积小于甲类。应该说动态甲类放大器是音响爱好者不错的选择。动态甲类放大器中最关键的电路是偏置电路。图1、图2是传统的动态偏置电路。图1中，只有信号在正半周时，电路工作于动态甲类，而负半周时，偏置仅是一恒压偏置。图2中，有4只电阻需要调节，调节难度大。日本JVC机器动态甲类偏置，其电路较为复杂，制作较困难。图3是根据图1、图2所设计的一款新的动态甲类偏置，其调节电阻仅2只，经实验，该电路调节方便，效果较为理想。

　　
　　电路中，R5用于调节末级的静态工作电流，R6用于确定动态偏置发生作用的信号电流值IC瞬时信号电流一旦超过l值，动态偏置即刻发垒作用。信号正半周时，若瞬时信号电流小于I值，则动态偏置不起作用；负半周亦然。若瞬时信号电流大于I，则一部分电流通过R1注入V3发射极，V3导通，V3的e、c极间电阻减小，R3上的压降下降，V1的e、h间电压下降，V1导通度降低，导致C、D间电压上升，末级电流增大。信号负半周时的情况也是这样。
　　
　　制作时，V1、V2、V3、V4选用C2240/A970对管或C1815/A1015对管，R5、R6分别取2kΩ、330kΩ的精密可调电阻，R1=R2=lkQ，R3=R4=510Ω。可根据具体情况，适当调整电阻值。
　　
　　试机时，先调节R5使末级静态电流在lOOmA左右。再将放大器接音源，音量开至1/4处左右，将R6调至最大，此时记下末级电流值范围；放同一段音乐，慢慢调小R6，使末级电流明显大于前次的电阻值范围。后一次的电流值可根据功放散热器大小确定，过大，则末级动态电流有时会很大，发热量剧增，笔者调至125mA左右。有条件的读者可用信号发生器取代音源作精确调节，给放大器输入一恒定的信号。还有一点值得注意的是，末级使用场效应管作功率放大的，应注意防止自激。
