一款并联推挽胆机功放的设计与制作

一款并联推挽胆机功放的设计与制作

点击数:7270 次   录入时间:03-04 11:52:58   整理:http://www.55dianzi.com   音频类

  此款胆机功放具有以下特点:一、功放管采用并联推挽的形式,其输出。阻抗降低,输出变压器的电感量减少,匝数、分布电容、漏感亦可随之而减少;其频响可向高端延伸。二、电源部分采用电源滤波器和高压自动延时软启动稳压电路,进一步净化电源,软启动电路可保护功放管免受冷冲击。

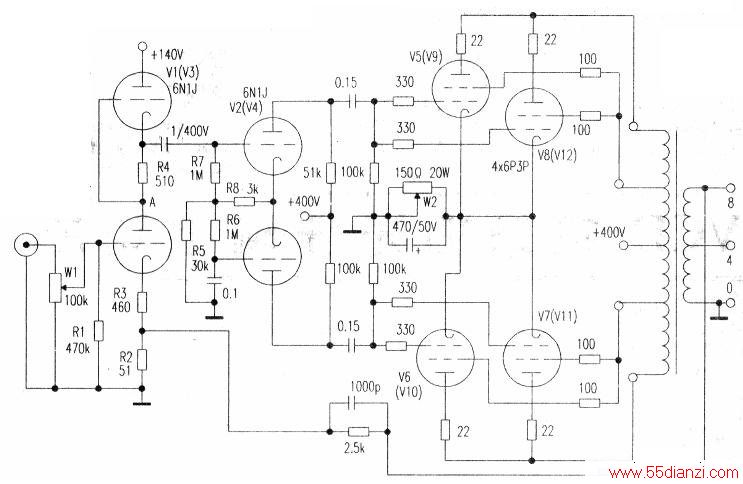

  电路简介:下图所示为本机的功放电路图。电压放大级采用SRPP单端推挽电路;倒相级采用阴极长尼式倒相电路;功放级采用并联推挽电流放大电路。大环路反馈点直接接在R2与R3的分压点上,而不是接在电压放大级的阴极上,有效地克服了放大器超低频自激。

功放电路图

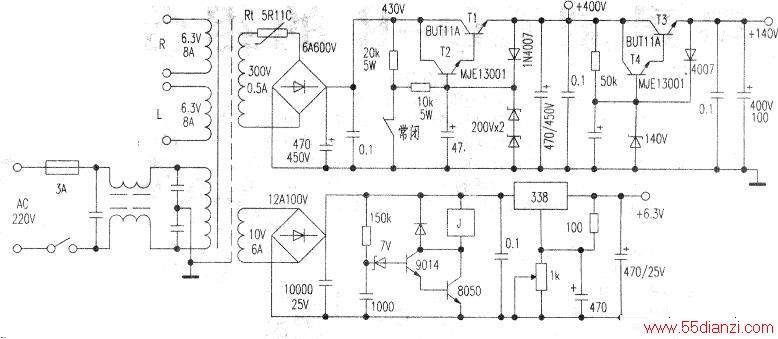

  下图为电源电路。市电经电源滤波器净化后加到电源变压器初级上,在次级输出四组电压:一组整流滤波后经大电流三端稳压块输出恒定的6.3V电压专供前级灯丝。另两组输出6.3V大电流直接供给功放管,R、L声道备用一组:以免串扰,提高信号分离度。

电源电路



  另一组为高压绕组,电流经负温度系数热敏电阻限流(开机冲击电流)后,整流滤波加在自动延时软启动稳压电路上,稳压后供给阳极。

  本稳压龟路工作原理如下:接通电源届,调整管的集电极虽建立了高压,但基极被继电器的常闭触点接地,发射极无电压输出,经过大约60s的预热后,继电器吸合,稳压输出由零至额定值,实现对高压的软启动控制,保护功放管免受瞬时高压的冲击。

  特别要注意各级接地元件的接地点不要利用底板就近接地,应选用一根φ2mm以一上的搪锡铜线(能用镀银导线最好)。利用接线柱架空在底板上作为专用接地线,以电压放大级、倒相级、功放级的顺序,将各级接地元件接于接地线相应点上,然后将架空地线功放级一端与电源滤波电容接地端一并焊接在底板上,电压放大级一端悬空,这是装配胆机的关键。

  元件安装无误后,调整R2或R3,使A点为70V。调R8,使两端压降为6~9V,W2处于中间位置,也可用两只SW200Ω的水泥电阻并联代用。开机煲机数小时后,再重新调整上述各参数,并调节W2使失真最小即可。

  最后谈功放管的配对问题,先将音量电位器关到最小,测量各管阳极22Ω电阻两端压降,以压降最近的一组四只作为对管,但上下两只压降之和不能相差太大,一般采用同一厂家同一时期生产的电子管配对是切实可行的。
