用TDA2822设计制作的音频耳机

　　本电路由音频感应线圈L、功放和耳塞三部分组成。功放集成块选用TDA2822，该集成电路灵敏度高、功耗低，电压范围宽(1.8～15V)，外围元件少、无噪声（实际运用时，任选一声道即可）。
　　

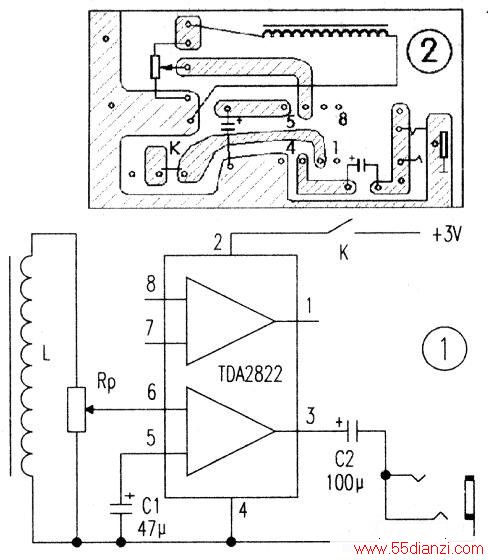

　　L可用原耳机上的音频感应线圈，也可自制。自制时可选用φ0.07mm的漆包线在ICm长的磁芯上绕1500匝左右，直流电阻约120欧，线圈匝数少了会降低灵敏度。耳塞采用外接随身听耳塞（本机采用两声道并联）。图中RP为音量电位器，C1为旁路电容，C2为输出耦合电容，电源开关选用微型开关，印制电路自制时可用刀刻。制作好的印制电路如图2所示。印制板可与5号（或7号电池夹做得一样大，便于将电池夹固定在铜箔面。音频感应线圈也可贴在印制板的元件面，这样，整机就可以不要外壳。
　　
　　本电路不需调试，一装即成。整机电流小于SmA，电源电压降至1.8V仍可正常工作。经笔者使用，效果良好，有兴趣者不妨一试。
