采用胆石复合管设计的单端甲类功放

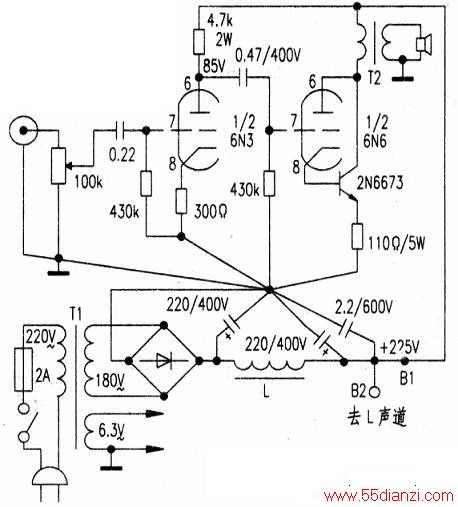

　　电路如下图。
　　
　　该电路只有两级放大。前级为6N3共阴放大0 6N3是中μ(35)放大管，栅负压较小，阴极接300Ω,栅偏压电阻，工作点适当，取消旁路电解电容，形成本级电流负反馈，反馈量不大不小。末级输出为胆6N6与石大功率三极管复合，110Q电阻为本级反馈射极电阻，使该级的工作点十分稳定，又因为是电流负反馈，驱动能力强，具有恒流特性，非线性失真低。胆石复合输出在最大电流时压降小于胆三极管，且有胆三极管的韵昧但输出效率又高于胆三极管。该电路简捷，双声道共用同一电源，前级不用退耦电路，毫无杂散耦合之虑。如果将滤波电解电容换成非电解优质电容，本机就是一台无电解电容功放。’另外由于复合管输出内阻较低，大大放宽了对输出变压器的苛求，普通的输出变压器即能取得优异的效果。
　　
　　末级石管集电极电流为0.115A时，功耗25瓦，输出功率10.3瓦。减小其阴极电阻阻值，工作电流变大，输出功率可达15～20瓦，此时要重新设计输出变压器。甲类功放散热片必须足够大，以利散热。
　　
　　石大功率三极管反向耐压要大于500V,β值也不可太低。，龟子管6N3、6N6可，用大八脚簪6N8P代替。电源变压器Tl功率为160瓦；输出变压器T2功率为10瓦。，S=9.6cm2，初级线径φ由=0.27mm，绕2100匝，次级线径φ=0.8mm，绕140匝。
　　
　　初次级阻抗比为1.8kΩ:8Ω。滤波电感L的S=8.2cm2．线径φ=0.35mm，绕满为止。T2，电感L铁芯留0.22mm间隙以防磁饱和。
