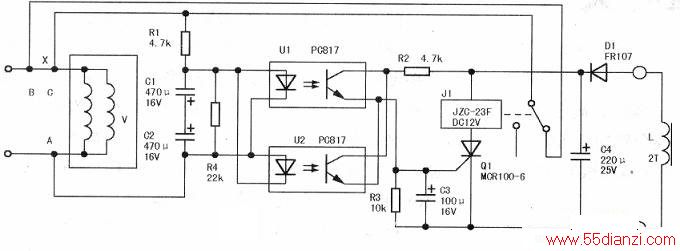

大部分CRT彩电的场输出电路都采用直流耦合输出方式，其特点是输出功率大，场输出幅度及场线性、场中心等参数易于通过I2C总线调节控制。但这种电路的保护电路如果设计不合理，加之部分批次CRT尾部玻壳做得很薄等因素，一旦场输出电路出故障，容易导致场偏转线圈有不正常的直流电压，水平亮线就会打到屏幕的非中心位置，甚至打不到屏幕上，而是打到管颈很小的面积上，从而引起管颈局部温升骤增，很容易发生显像管切颈。为避免因场输出电路故障导致CRT显像管切颈，特此设计了一款场输出防切颈保护电路，该电路适合于任何CRT彩电加装。电路如下图所示。下面对该图的原理做一简要说明。
本保护电路检测端并联于原机场偏转线圈v两接线柱当中，即图中的C点和A点。
正常情况下，场输出电路输出端的直流分量很小（即流经场偏转线圈的直流分量很小），其交流分量通过R1经C1和C2滤除掉，此时，光耦U1、U2都处于截止状态，Q1因得不到触发电压而截止，继电器J1不动作，因场偏转线圈接于继电器的常闭触点回路当中，场偏转线圈和场输出电路都处于正常工作状态。
当场输出电路出故障时，场输出电路输出端有不正常的直流电压，该直流电压经R1对C1、C2充电(C1和C2还有一定的延时作用，防止外界电波干扰引起误动作），此时光耦U1、U2中必然有一只导通，从而触发可控硅Q1导通，继电器J1动作，其常闭触点断开，切断场偏转线圈和场输出电路的回路，这样就避免了因场输出电路故障导致CRT切颈的问题。这时，图像上只会表现为水平亮线，而不会出现朦胧光栅和切颈的问题。
该电路特点：检测端通过光耦隔离，并且取样回路输入阻抗很高，其阻抗是场偏转线圈的数十倍，对原机不会造成任何干扰问题。
注：断开原场偏转线圈接线柱到电路基板的一条连接线（图1中从B点和C点之间断开），接到该加装电路继电器常闭触点回路当中。该保护电路的检测端接于C点和A点，即原场偏转线圈的接线柱上。
该电路供电采用带绝缘皮铜导线串绕行输出变压器磁芯约2圈，使其C1端电压在12V～15V即可（如果电压不够，可以调换一下绕制方向），R1为3.3kΩ～6.8kΩ，其值对检测延时时间和灵敏度有一定影响。灵敏度过高，可以增大R1的阻值，灵敏度过低可以减小R1的阻值。该保护电路动作时间在0．5s内，并随场输出电路输出端不正常的直流电压的绝对值而变化。场输出电路输出端不正常的直流电压的绝对值越大，该保护电路动作时间越快。以上电路已经通过实物验证通过。
