自制手动调谐有线电视增台器

　　目前，各有线电视台、站开通的有线电视节目套数相当多，而由于以前老式彩电的高频头最高截止频率太低，不能全部收看到有线电视节目。换高频头可以收看到所有电视节目，但有些老式彩电的高频头很难与现在用得最广的TDQ-3型全频道高频头互换。因此自制了一个手动调谐有线电视增台器，可以解决这一问题。而且也非常适用于黑白电视机以及没有射频输入，只有音频、视频输入的监视器收看有线电视所传输的所有节目。
　　

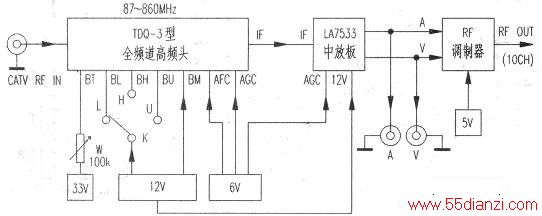

　　具体电路框图如附图所示。
　　
　　一、工作原理
　　
　　由有线电视送人的RF信号进入TDQ-3型高频头，经过波段开关K的选择和调谐电位器W的手动调台，得到某一频道的节目，并变换为38MHz中频输入LA7533中放板，经过中放板的处理，输出该频道节目的音频和视频信号。其中一路音、视频信号直接送至音、视频输出插座，供监视器收看。
　　
　　另一路音、视频信号送入RF调制器进行射频调制，输出一固定射频（载频）频率的全电视信号，供电视机射频输入端接收。
　　
　　二、元器件选择
　　
　　增台器高频头，选用TDQ-3型全频道高频头，其频率范围是87—860MHz。调谐电位器W最好选用较精密的多圈线绕电位器，这样有利于调谐精确度。波段转换开关K选用有三个输出端的旋钮开关（可用鸿运扇调速开关代替）。中放板的选择，只要有音、视频输出即可。
　　
　　这里选用泰国产LA7533中放板，效果不错。RF调制器可自行选择。笔者选用步步高VCD随机赠送的RF调制器，它的供电电压为5V，输出频率是200.8MHz，也就是10频道输出。以上所有供电电源均采用稳压电源，以保证收看效果。另外，如遇到有线电视信号过强或过弱，可在AFC、AGC各脚上串接一适当阻值的电阻，以达到图像、声音质量最佳为止。
