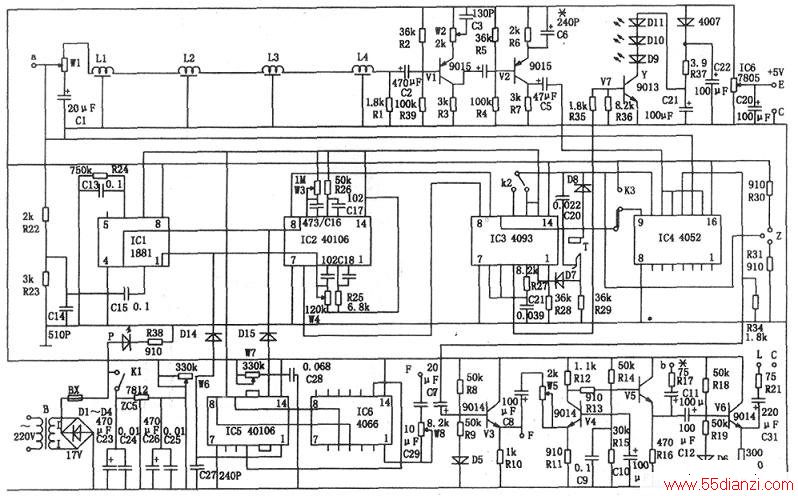

下图是转换器的电原理图。参照图，视频信号从a、c端输入，通过Wl将信号分成两路，一路经L1、L2、L3、L4对信号进行延时，R1是用来消除视频信号在L1、L2、L3、L4中产生的反射波。经延迟后的视频信号幅度和色度都有较大的损失，信号经C2进入V1、V2进行放大和色度补偿以及倒相，倒相后的信号经C5进入开关电路IC4的11、12、15脚。C3和C6是色度和对比度补偿电容，C6最好用云母电容，通过调整WI和W2，可改变画面色度与对比度。另一路视频信号经C1直接进入开关电路IC4的@脚。
IC1是一块视频同步分离电路。视频信号经R22、R23分压后通过C15进入IC1的②脚，C14是用来消除干扰的，IC1的①、③脚分别输出复台同步信号与垂直同步信号，⑦脚输出场奇偶方披信号，方渡信号直接进入1C3触发器的13脚和14脚，11脚可输出反相方波信号。改变开关K2，可改变立体画面的制式，即01型或10型。OI型是国际上目前通用标准；10型是企业标准。这两种标准严格配套其相应的观看眼镜，否则看不到立体效果。辨别的方法是戴上眼镜，闭上右眼用左眼看同步块是黑色的便是01型标准；反之是10型标准。K2-般不设置此开关，通过改变焊点，便可将制式固定，最好将制式固定在01型通用标准上。
将IC1的①、③脚输出的复合同步信号与垂直同步信号分别引入IC2的①、13脚，通过C19、R25、C18、W4和C17、R26、C16、W3进行相移处理。处理后的信号分别进入IC3的⑧、⑨脚，经IC3触发器⑩脚输出信号进入1C4开关电路的⑨脚，调整W3、W4，便可调整立体画面的水平和垂直幅度。改变开关K3，便可使IC4改变视频信号输出方式，即2D与3D图像的转换。
开关电路IC4通过⑨、⑩脚同步信号的控制由13脚输出2D或3D视频信号，R34是一视频信号负载电阻，用以平衡IC4输入端两路视频信号幅度。
信号通过C7进入V3进行电流放大，放大后的信号经C8、w5、V4、R13、V5、V6进一步电压电流放大，使负载能力得到加强。b点是接调制器视频输出端的．L点是接电视机AV端子的。
红外线同步信号发射电路由C20、R29、D7、R28、IC3、C21、R27.R35、R36、V7、D9、Dl0、D11组成，方波信号经C20、D7进入IC3，相移后由④脚输出窄脉冲，通过R25进入V7，控制红外发射管D9、D11发射红外同步信号，使红外立体眼镜与立体图像严格同步。Dl0是一发光二极管，用以观察红外发射情况。
由D12、R37、C22、C21组成红外脉冲防干扰电源．IC6是7805三端，与C20构成调制器电源。
调制器的音频输入可直接将信号引入。
同步信号显示电路由D14、D15、W6、W7、C27、C28、IC5、IC6、W8、C29组成，调整W6、W7便可改变同步显示信号的水平与垂直幅度。调整W8便可改变同步信号的亮度，这部分一般是作为专业用机而设置的，家用机这部分可有可无。
B是电源变压器，初级输入220V市电，次级输出电压17V。经D1-D4整流后通过开关Kl进入IC5进行稳压，C23、C24、C25、C26是滤波电容。
P是发光=极管，与R38组成电源指示电路。
安装调整：
对电原理图了解之后，安装调试就比较容易。只要元器件焊接牢靠，接线无误，调整就十分简单，一般的电子爱好者均能胜任。
在元器件焊接时，烙铁要良好接地，以免静电击穿CMOS集成电路。或者给集成电路都焊上管座，在实际通电前再将集成块插入，就可避免损坏。元器件装完之后应反复对照检查，以防装错。
在机壳背面按面板的印字提示分别装上插座。在机壳正面板上左起装上开关K1，第二位装上开关K3，第三位装上开关以控制两个F点的通断。机壳正面左下角两小孔分别装入φ3.5立体插座，第一位是K4，第二位是Z。机壳的所有插座、开关均应焊接插座排线。把接插件按图对应插入电路板。
