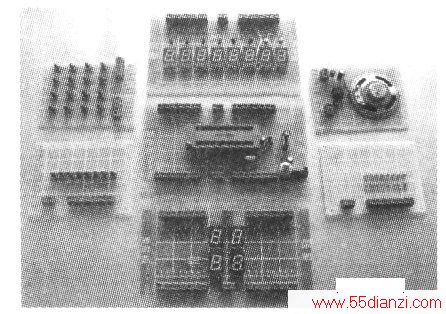

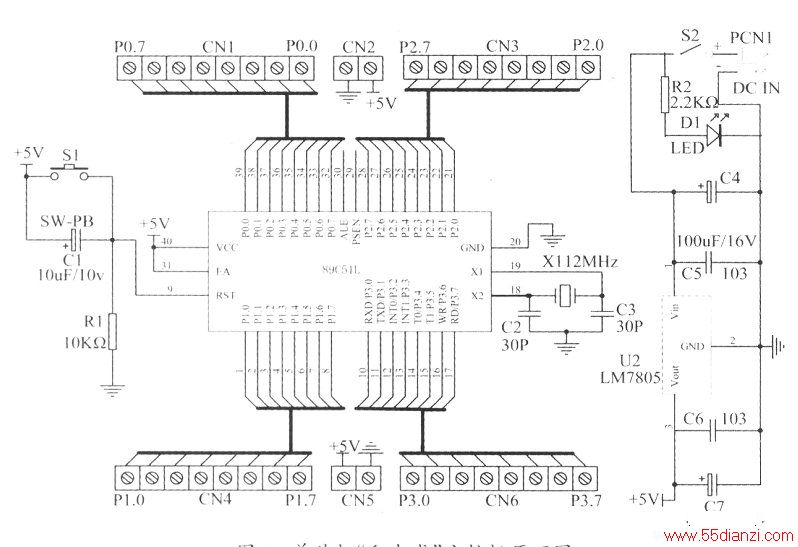

这套实验板每块板上的元件数不多，采用万能板和敷铜板丙种方法制作均可，上图中的实物就是用l5xLOCm万能板制作的。主控板的制作要注意的是PO口的引出端，从主控板原理下图可以看到，PO口引出端接线柱的排列方向和51芯片的PO口引脚的排列方向正好相反，所以要接跳线，别的三个端口的对外接线柱排列方向和51芯片的端口引脚方向一致。这样安排主要是保证不管主板怎样摆放，板上边两个端口各自的8个接线柱排列从左到右分别按PX.7、PX.6、...、PX.1、PX.0(X为0、1、2、3)的顺序，这样容易记忆，特别是外接数码管驱动时尤为方便。
另外要注意各元件的安装高度，保证40脚锁紧式插座装上芯片后，锁紧柄按下不被板上所装的元件挡住。
各实验子板的制作比主控板更简单，在此不作赘述。各实验板所选万能板的参考尺寸如下表：
