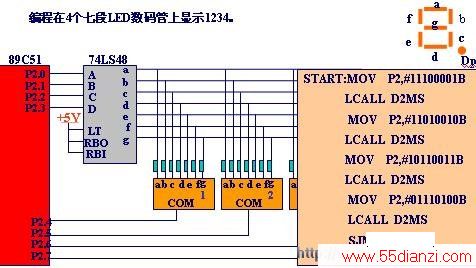

通过编程使4个七段LED数码管上显示1234

START:MOV    P2,#11100001B
              LCALL  D2MS
              MOV    P2,#11010010B
              LCALL  D2MS
              MOV    P2,#10110011B
              LCALL  D2MS
              MOV    P2,#01110100B
              LCALL  D2MS
              SJMP    START

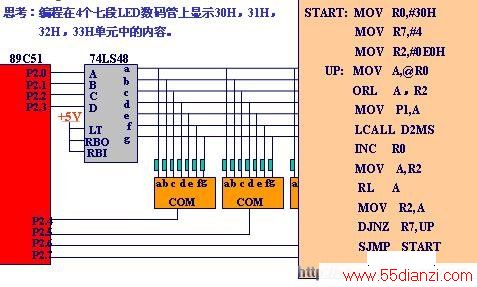

思考：编程在4个七段LED数码管上显示30H，31H，
            32H，33H单元中的内容。

START:  MOV  R0,#30H
                MOV  R7,#4
                MOV  R2,#0E0H
      UP:  MOV  A,@R0
                ORL    A，R2
                MOV    P1,A
                LCALL  D2MS
                INC    R0
                MOV    A,R2
                  RL      A
                  MOV    R2,A
                  DJNZ    R7,UP
                  SJMP    START

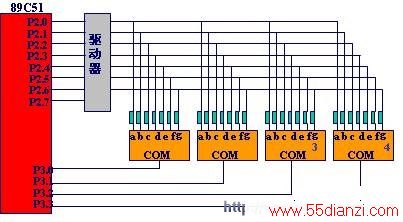

例：编程在4个七段LED数码管上显示30H，31H，32H，33H单元中的内容。

START:  MOV   R0,#30H
                MOV   R7,#4
                MOV   R2,#0FEH
                MOV   DPTR,#TAB
       UP:   MOV   A,@R0
                MOVC  A,@A+DPTR
                MOV    P1,A
                MOV    P3,R2
                LCALL  D2MS
                INC     R0
                MOV    A,R2
                RL      A
                MOV    R2,A
                DJNZ    R7,UP
                SJMP    START
  TAB :  DB    3FH,06H,5BH,4FH
              DB    66H,6DH,7DH,07H
              DB   7FH,6FH
