日本三菱公司的FX系列PLC在我国应用十分广泛，是目前国内市场上占有率较高的几种PLC机型之一。根据三菱公司提供的技术资料，在用户系统中，要实现PLC与Pc机串行通信，一般还需购买FX-232-BD通信模块；而PLC自身所带的编程口在下载完程序后处于闲置状态。因此，若能直接利用编程口实现PLC与PC机串行通信，将有利于节约资源。
PLC主要面向生产现场，具有使用方便、可靠性高和抗干扰能力强等优点。PC机直接面向用户，在数据处理、图像显示和打印报表等方面具有显著优势。将PC机与PLC以上、下位机的形式联合起来应用，可以更有效地发挥各自优势，互补应用上的不足。
LabVIEW是美国NI公司开发的一个基于计算机的虚拟仪器开发平台。强大而灵活的仪器控制功能是LsbVIEW区别于其他编程语言的主要特点，LabVIEW在数据采集、仪器控制、过程监控和自动测试等领域有着广泛的应用。
1 系统硬件构成
三菱FX系列PLC自带的编程口是RS-422接口，而PC机的串行通信口则是RS-232C接口，两者之间需要通过SC-09适配电缆才能通信。不同设备上相同类型的通信接口的引脚定义可能存在差异。PC机与三菱FX系列PLC上的通信接口引脚定义如图1所示。

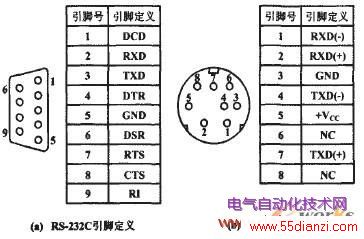

图1 接口引脚定义
RS-422和RS-232C是两种不同标准的串行数据接口，两者的主要差别在于信号传输方式不同。RS-232C标准利用信号线与公共地线之间的电压差进行信号传输，采用的是单向传输方式；RS-422标准则是利用传输线之间信号的电压差进行传输的，采用的是差动传输方式。SC-09电缆实现了这两种不同的信号传输方式之间的转换，其内部电路如图2所示。

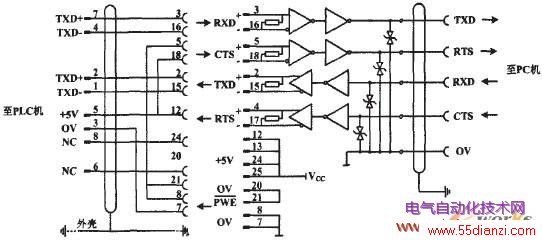

图2 SC-09电缆内部电路
2 通信协议
PC机与PLC之间有两种通信方式：一种是PC机具有优先权而PLC始终被动响应Pc机发来的命令；另一种则是PLC具有优先权，将命令发送给PC机，并接收来自PC机的响应。本文采用的是前一种通信方式。
为实现Pc机与FX系列PLC编程口之间的通信，系统采用的是编程口专用通信协议。
2.1 控制字符
在PC机与FX系列PLC的串行通信中，数据是以帧为单位发送和接收的。其中，控制字符ENQ(05H)、ACK(06H)和NAK(15H)可以构成单字符帧心1，其余的字符帧在发送或接收时都必须用控制字符STX(02H)和ETX(03H)分别作为该帧的起始标志和结束标志。
各控制字符的意义如表1所示。

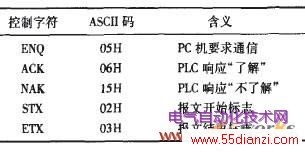

表1 控制字符意义
2.2 命令代码
PC机对PLC相应软元件的操作是通过“0”、“1”、“7”、“8”四个命令符来实现的，各命令符的含义如表2所示。

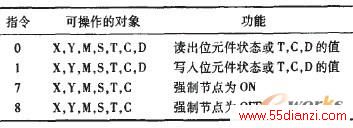

表2 命令字符含义
一个完整的命令帧由控制字符STX(02H)、命令码(CMD)、数据段、控制字符ETX(03H)以及和校验码五部分组成。其中，和校验码是从命令码到控制字符ETX的所有字符的ASCII码(十六进制)相加所得结果的最低两位数。
①PC机“读”命令帧
“读”命令帧由报文开始标志、命令码、软元件首地址、软元件数据长度(字节数)、报文结束标志以及和校验码组成。
当通信正确时，PLC返回的应答帧由报文开始标志、数据段、报文结束标志以及和校验码组成；通信出错时，PLC应答“NAK”。
②PC机“强制ON”命令帧
PC机“强制ON”命令帧由报文开始标志、命令码(37H)、软元件地址、报文结束标志以及和校验码组成。接收命令正常时，PLC应答“ACK”；接收出错时，PLC应答“NAK”。
③PC机“强制OFF”命令帧
PC机“强制OFF”命令帧由报文开始标志、命令码(38H)、软元件地址、报文结束标志以及和校验码组成。接收命令正常时，PLC应答“ACK”；接收出错时，PLC应答“NAK”。
④PC机“写”命令帧
PC机“写”命令帧由报文开始标志、命令码、软元件首地址、软元件数据长度(字节数)、待写入软元件的数据、报文结束标志以及和校验码组成，如图3所示。写入正常时，PLC应答“ACK”；写入出错时，PLC应答“NAK”。
图3 “写”命令帧
3 LabVIEW程序设计
在LabVlEW编程中，系统利用虚拟仪器软件规范VISA(virtual instrument software architecture)实现串行通信。VISA本身并不具有仪器编程能力，它通过调用相应设备驱动器的高层应用程序编程接口(API)进行编程。
首先对端口进行配置，然后发送“ENQ”信号给PLC请求通信，在收到PLC返回的“ACK”信号后，PC机连续对PLC进行“读取”和“写入”操作，通信结束后关闭端口。PC机和PLC串行通信的程序结构如图4所示。

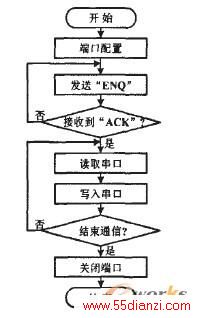

图4 串行通信程序流程图
3.1 串口初始化
串口按照Fx系列PLC的标准通信参数进行配置：①波特率为9 600 bit／s；②数据比特为7位；③奇偶校验方式采用偶校验；④停止位为1位。
3.2 请求通信
开始通信时，PC机发送“ENQ”指令查询PLC是否准备好，同时也检查PC机到PLC的连接是否正确。当接收到字符后，若PLC处在RUN状态，则要等到本次扫描周期结束时才应答；若PLC处在STOP状态，则马上应答。通信正常时，PLC应答“ACK”；通信出错时，应答“NAK”。
3.3 读取PLC软元件状态
程序首先通过VISA写入节点发送命令字符“0”读取PLC相应软元件的状态，然后VISA读取节点获得PLC返回数据。写入和读取的字符串都是十六进制形式的。通过对读取的字符串的拆分可获得相应软元件每一位的状态，从而起到监视PLC的作用。
3.4 数据写入PLC软元件

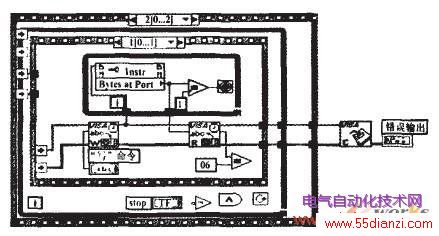

程序首先通过VISA写入节点发送命令字符“1”对相应的软元件进行写入操作，然后VISA读取节点获得PLC返回的应答帧，若写入正确，PLC应答“ACK”；若写入错误，PLC应答“NAK”。将写入数据传送至PLC软元件所对应的地址，即可对软元件的任意位进行实时操作。数据写入PLC的程序框图如图5所示。
