目前，在市面上能买到电源和接收主机分离的卫星接收机，但其供电是18V，用12V直流蓄电池是不能正常工作的，需进行电压变换（升压）才能工作。下面介绍用555电路制作的反激式逆变电路，将12V直流电源逆变成150～直流电压，供接收机开关电源工作。

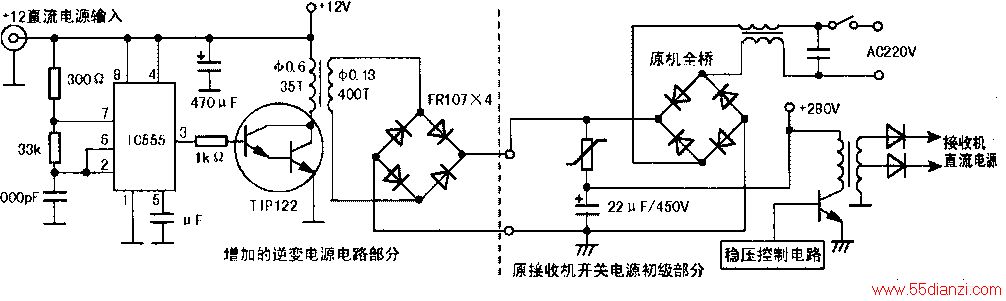

该逆变核心电路采用555集成电路作振荡推动电路，功率管为达林顿管TIPl22，如图所示。功率管安装在散热器卜；次级整流管应使用快恢复二极管，工作频率取～30kHz即可。电路参数经实验过，效果较好。
实际制作的难点是开关变压器T，采用旧彩电的开关变压器绕制。由于卫星接收机功耗只有10W左右，故而线径要求不高，小心拆开开关变压器线包，注意不要搞碎磁芯，绕制时先绕初级，用φ0.6mm的漆包线绕35匝，次级用φ0.13～0.25mm的漆包线绕380～400匝即可。初级绕好后包几层绝缘胶纸，次级绕100多匝后包一层绝缘纸，避免线匝间因电压过高而击穿。由于该开关变压器的窗口较大、线圈少，极易绕制。
本电路制作成功后经测试，其输出功率可达40W，效率达70％。电路空载（次级开路时，初级电流为0.4A～0.6A（12V电压）；工作时接人卫星接收机），电流为0.6A～0.9A，最大约1A，次级电压为130V～400V（输出电压过高过低时可适当调整次级线圈匝数）。接收机开关电源在130V～380V之间均可正常工作，电压低一些可降低损耗，一般为150V～200V。
整个电路采用小印刷电路板安装好元件，并注意固定好开关变压器，以防路途中松脱。在接收机外壳上打孔安装好12V电源插口。
增加上述逆变电路后，当没有交流电源或不方便使用交流电源时，就可以使用蓄电池调星。如果使用摩托车用的12V/蓄电池，用上十几个小时是没问题的，即使用12V/2.5Ah的蓄电池也能用上几个小时，而不必再使用笨重的UPS电源了。
