本文介绍的超小型介质天线很适合在距电视台lOkm左右的地区内使用，具有构造简单、制作容易、使用方便且不牺牲增益的突出优点。

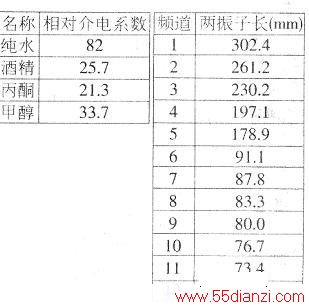

制作原理：电视接收天线的几何尺寸由无线电磁波的波长决定。因而，我们只要设法缩短电磁波的波长，天线尺寸便可相应地减小。虽然电视台发射的电磁波频率不可改变，但我们可以通过改变电磁波的传输介质来达到缩短波长的目的。一般来说：在电介质相对系数为Er的介质中，电磁波的波长可缩短根号Er倍。例如纯水的相对介电系数为82，则在水中电磁波的的波长大约仅为其1/9。这样，在纯水中接收电磁波信号便可大大减短天线的几何尺寸，甚至可将这种天线直接置人机内。附表1列出了常用介质的相对介电系数。

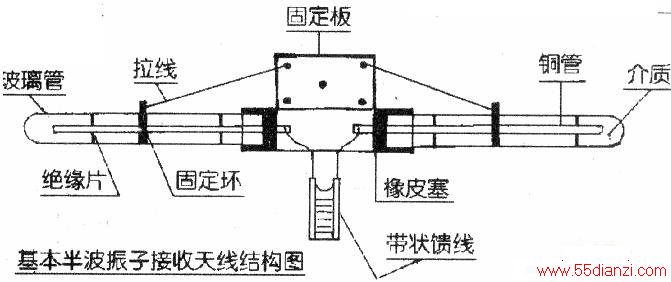

附图所示为超小型基本半波振子介质电视接收天线的结构图。由于水具有较大的相对介电系数，而且取材容易，且不易挥发。因此，本介质天线以水为介质。不过，为了防止金属管被水中矿物质腐蚀最好使用蒸馏水，不宜使用普通自来水；更不能使用含矿物质较多的硬水。若该介质天线在气温低于0℃的冬季使用，则应改用其他介质（例如酒精）。制作时，可先截取半波振子预定长度的铜管或铝管，按图装在一端封闭的玻璃管中（无玻璃管的可用塑料管代替）。为防止铜管倾斜，应在铜管两端安装上用塑料片制成的支撑圆环，然后注满蒸馏水，并用橡皮塞塞住一端的开口，检查无漏水即可。用同样的方法制作另一根半波振子，半波振子天线两铜管中间用有机玻璃板固定，引出导线端，即大功告成。本天线的输入阻抗为75Ω，可直接用同；轴电缆馈电若距电视机较近，甚至可直接用普通双绞线连接。如果电视机的输入阻抗为300Ω，，则要在输入馈线的另一端安装阻抗变换器。
本天线具有和普通基本半波振子天线相同的增益系数及接收方向图。若想提高天线的接收性能，读者可自行组装八木天线或其他类型的天线。
下表列出了1^12频道充水基本半波振子天线的尺寸，供读者参考。
