由CD4011构成的鸡舍自动补光灯控制电路

由CD4011构成的鸡舍自动补光灯控制电路

点击数：7682 次录入时间：03-04 11:43:15 整理：http://www.55dianzi.com 农用电路

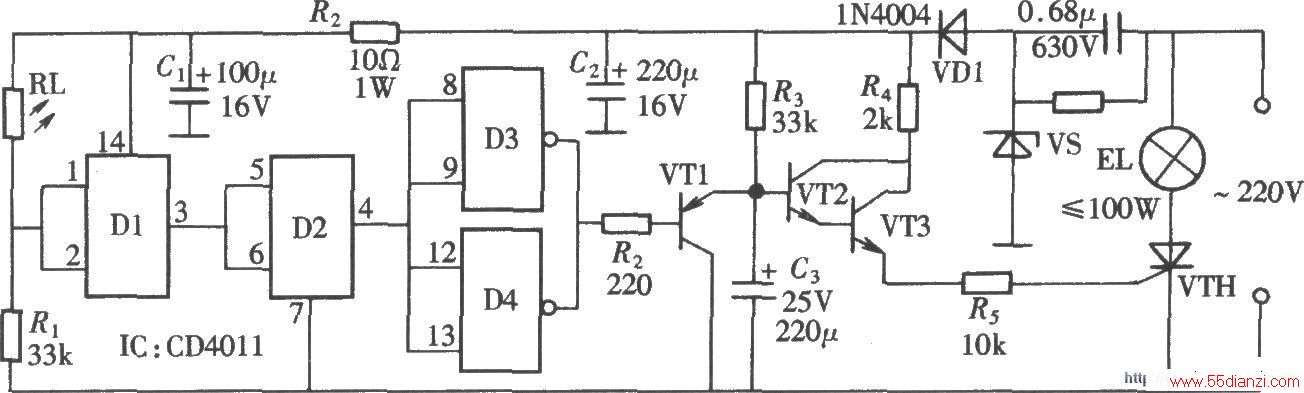

夜间给鸡舍补光，增加对鸡的光照时间，可以提高鸡的产蛋率，如图所示的自动补光灯控制电路由一只光敏电阻RL和一只四-二输入端与非门CD4011组成光控电路，由3只晶体管组成双向晶闸管的触发电路，用一只单向晶闸管作为电灯控制开关。

由CD4011构成的鸡舍自动补光灯控制电路
