D触发器组成互锁电子开关电路

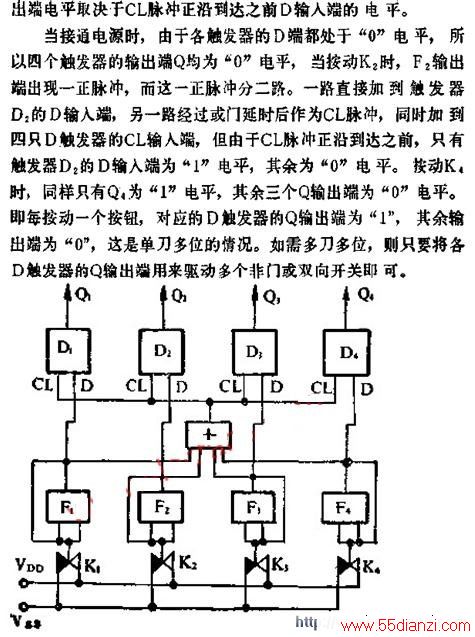

      图中所示是用CMOS电路D触发器和与门、或门组成的互锁式电子开关线路。图示线路中K1,K2,K3,K4是微动开关，F1~F4是用与门自身反馈构成的防抖动双稳态电路。假设按动K1~K4中按钮K2时，对应的触发器D2的输出端Q2为“1”电平，其余为“0”电平；再按动K4时，对应的触发器D4的输出端Q4为“1”电平，其余为“0”电平，从而可用Q端的“1”电平或Q端的“0”电平去控制电子线路的通断。因为D触发器的Q输
