由INA141构成的差分电压-电流变换电路

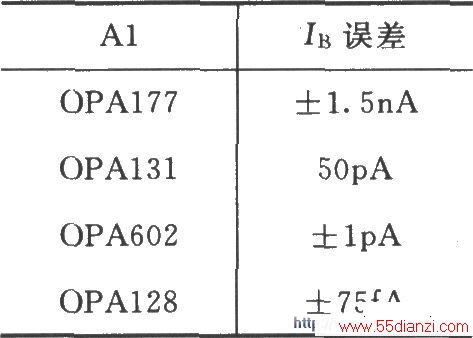

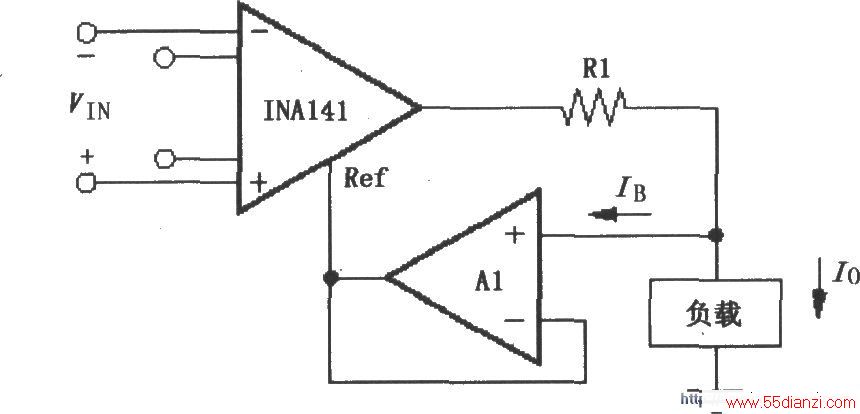

如图所示为由INA141构成的差分电压-电流变换电路。INA141输出经R1及A1构成电流源，因运算放大器输入阻抗极高，偏流极小，与输出至负载的电流相比可忽略不计，因此输出电流Io可以看作是恒定的，Io=(VIN／R1)G。A1选型及IB误差见下表。当R1固定时，输出电流只与输人电压VIN有关，即可完成差分电压-电流变换。
