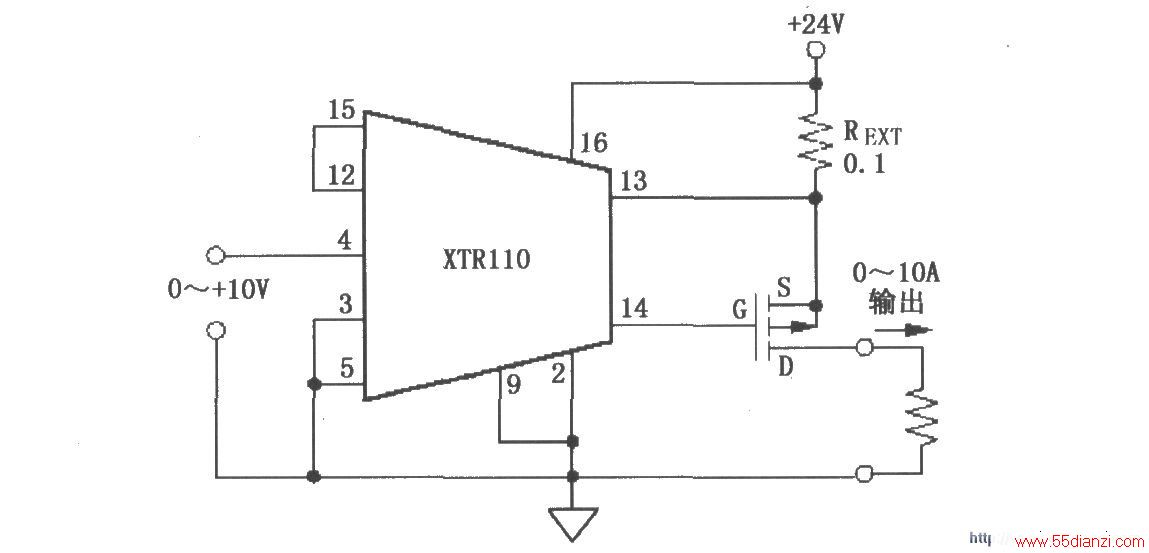

如图所示，当输出电流超过40mA时，XTR110内部50Ω电阻(R9)就需用外部电阻REXT来替代，REXT接在13脚与16脚之间。REXT=R9(原来跨度／所需跨度)。例如，图中XTR110原来跨度为20mA，现在所需跨度为10A，R9=50Ω，则REXT=R9=50×(20/10000)=0.1Ω。
