用XTR112和RCV420组成的发送/接收环电路
用XTR112和RCV420组成的发送/接收环电路
点击数:7544 次 录入时间:03-04 11:53:18 整理:http://www.55dianzi.com 接口电路

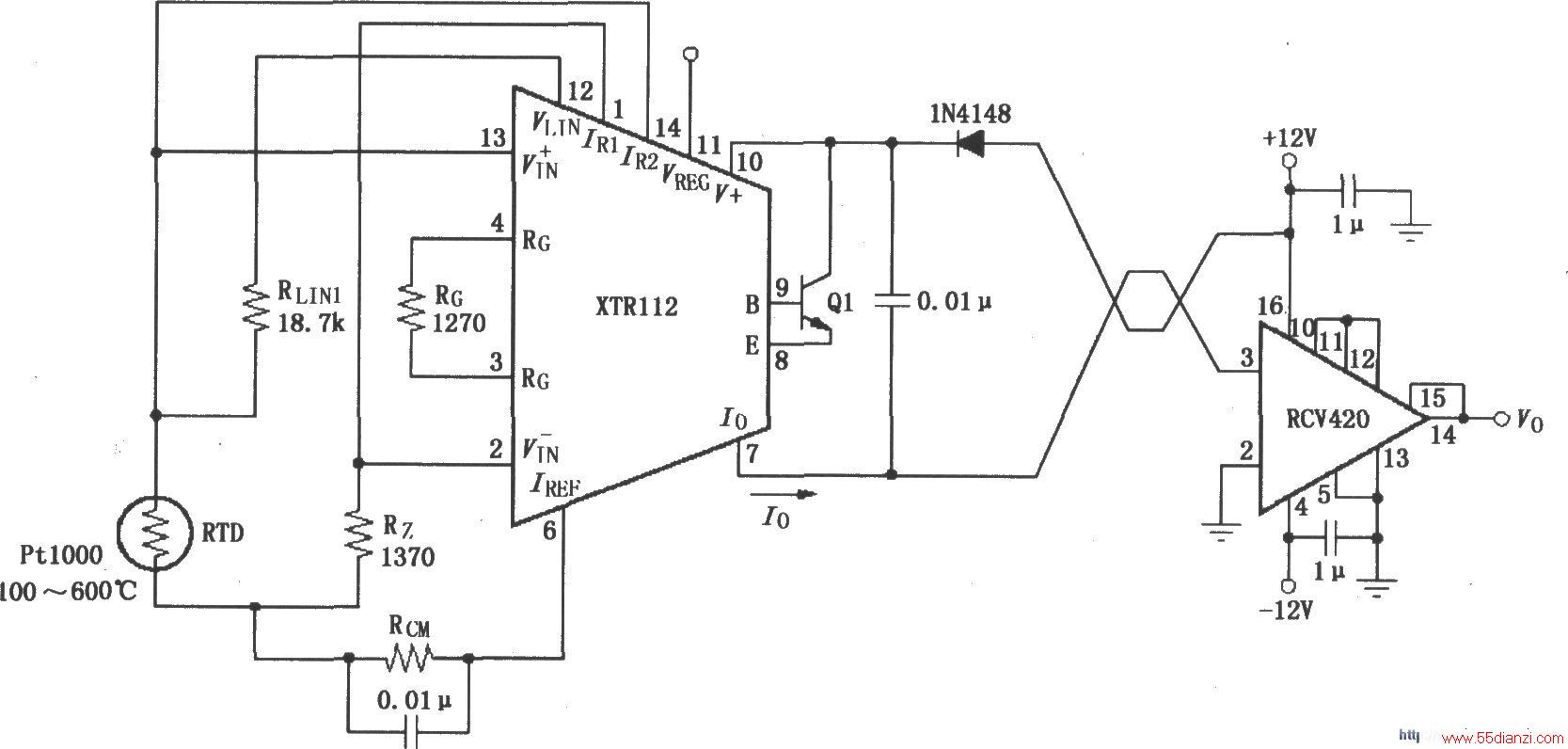

如图所示,RTD采用Pt100型热电偶。当温度为100~600oC时,XTR112输出电流为4~20mA,RCV420输出电压为0~5V。图中为两线RTD连接,若需远程RTD,建议采用三线RTD连接方式,将RG改为1180Ω,RLIN2改为40.2kΩ。
