②电线的粗细
控制电线导体的粗细必须考虑机械强度、规程、电压降及铺设费用以后决定。推荐使用导体截面1.25平方毫米或2.0平方毫米的电线。但是，如果铺设距离短、电压降在容许值以内，使用0.75平方毫米的在经济上是有利的。
③电线的分开铺设
变频器的控制线与主电路电线或其他电力电线需分开铺设。相隔距离取电气设备技术标准所确定的距离。
④电线的屏蔽
a．电线不能分开铺设或者即使分开铺设也不会有抗干扰效果时，要进行有效的屏蔽。
b．电线的屏蔽利用已接地的金属管或者穿在金属管内和带屏蔽的电线。
c．屏蔽电线的连接方法如上图所示。屏蔽电线端末的处理如下图所示。
⑤绞合电线
a．弱电压电流回路(4～20mA，0～5V/1～5V)用电线、特别是长距离的控制电路电线采用绞合线，而且全长都使用屏蔽的铠装线。
b．绞合线的绞合间距最好尽可能的小。
⑥敷设路线
a．电磁感应干扰的大小与电线的长度成比例，所以尽可能地以最短的路线铺设。
b．与频率表接线端子连接的电线长度取200m以下（电线的容许长度因机种而不同，可根据说明书等确认）。铺设距离长，频率表的指示误差将增大。
c．大容量变压器和电动机的漏磁对控制电线直接产生感应干扰，确定电线的路线要离开这些设备敷设。
d．弱电压电流回路用电线的路线不要接近有很多断路器和继电器的盘。
⑦电线的接地
a．弱电压电流回路(4～20mA，0～5V/1～5V)的电线取l点接地，接地线不作为信号的电路使用。
b．使用屏蔽电线时要使用绝缘电线，以免屏蔽金属与被接地了的通道金属管接触。
c．电线的接地在变频器侧进行，使用专设的接地端子，不与其他的接地端共用。
d．屏蔽电线的屏蔽层连续到与电线导体同样长。
电线在端子箱等中继时，装设屏蔽端子进行互相连接。

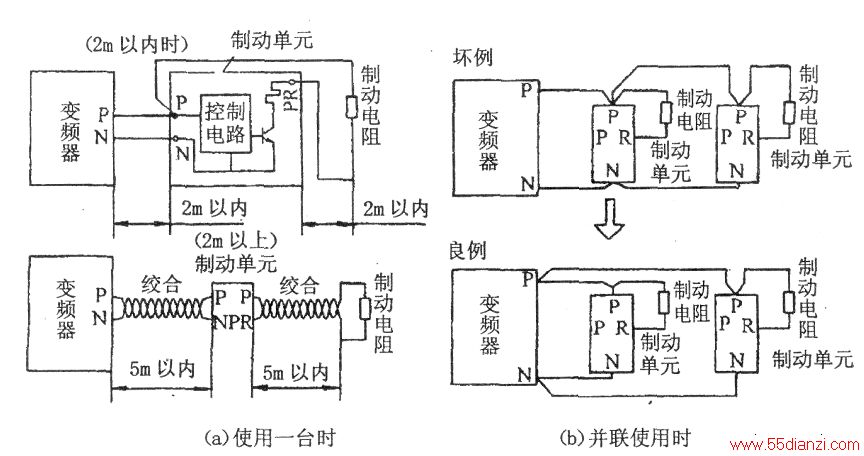

⑧制动单元的接线，其接线方式如下图所示。
