1．安装
下面叙述对于变频器安装场所的温度、湿度等环境的考虑方法和对策。
(1)温度。
①变频器效率与损耗：所谓变频器效率是指变频器本身的变换效率。其值可按下式求出：
式中n——变频器效率(%)；
P0——变频器输出功率(w)
P1——变频器输入功率(W)。
由上式可以看出，变频器效率决定于变频器内的损耗。变频器损耗主要产生在逆变部分（约占变频器总损耗的50%）、整流部分(约40%)、控制电路(约10%)。
上述损耗中，逆变部分和整流部分的损耗量随负载电流而变化。其他损耗与负载电流的变化无关，为一定值。

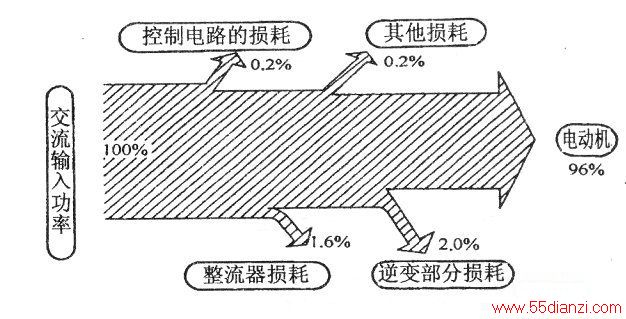

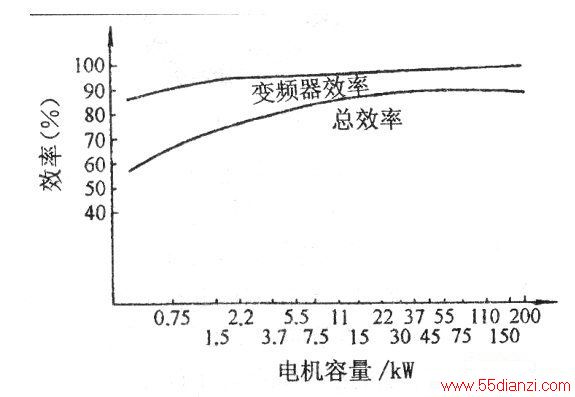

另外，以控制电路为主体的损耗不受变频器容量所左右，所以小容量的变频器效率比大容量的低。典型的效率如上图所示。功率流传如下图所示。

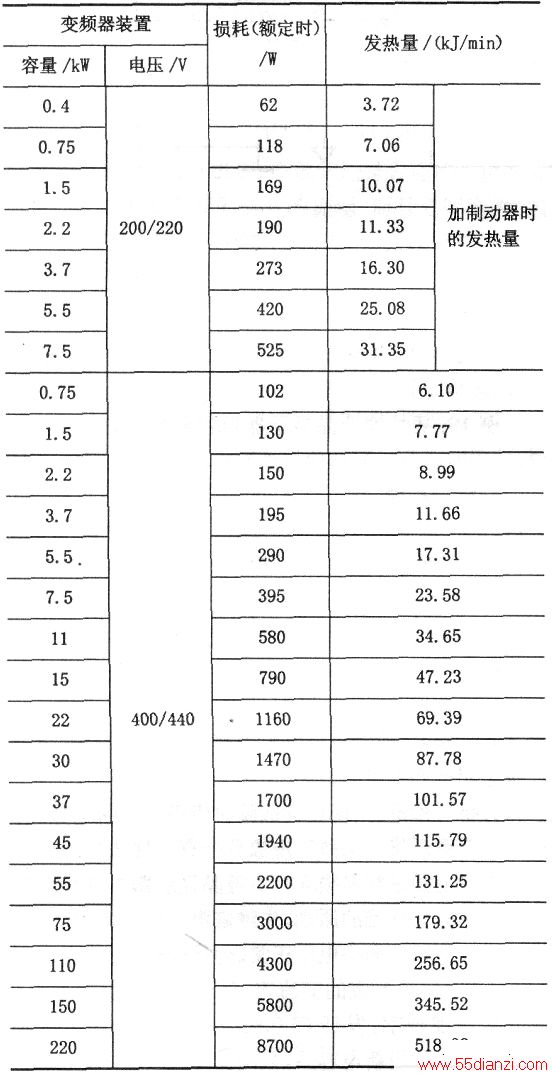

②变频器的发热量：下表中给出变频器额定运转时的损耗及发热量。表中所示的发热量为额定运转时变频器本身的发热量，不含变频器周围电路器件（配线、开关、接触器、继电器等）的发热量，所以当周围回路复杂、数量大时应当加以考虑。
③防止发热的对策：设计配电柜或计划电气室、设置场所必须这样考虑，即使产生下表中的热量，变频器周围温度也要在上限温度以内。
不能办到把变频器周围温度限制在其容许温度以下时，要采用下列方法降低周围温度，使它在容许温度以内。
a．防止配电柜发热的对策，变频器发热引起配电柜的温升通常可用下式算出：
式中
△t——温升(C)；
Pl——变频器产生的损耗(w)；
P2——装设的其他器件产生的损耗(W)：
S——配电柜的散热面积(m2)
V——换气风量(m3／min)
K1——约为6（配电柜的结构和材料决定的常数）；
K2——约为20（由空气的比热决定的常数）。
根据式(2)求出温升必须满足式(3)的关系。为此，需要采取或加大配电柜的尺寸，或增加换气量的方式。
式中
Ta——配电柜周围温度的最大值(℃)；
Tu——变频器容许上限周围温度(℃)。

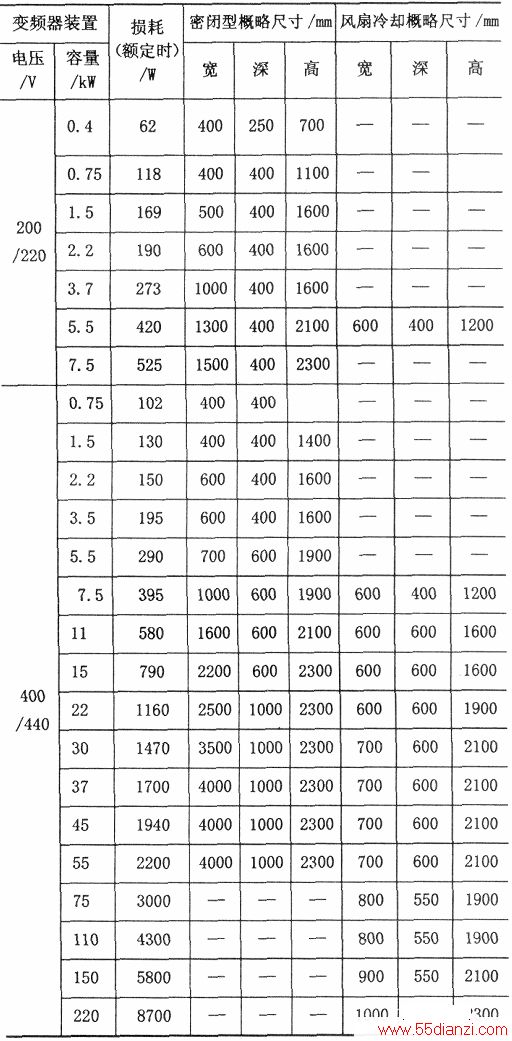

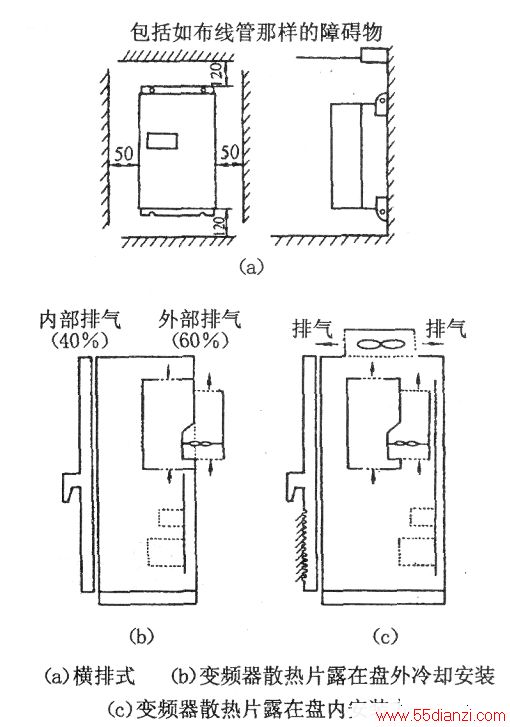

设配电柜的温升为10℃，周围温度为40℃，根据式(2)求得配电柜尺寸见表2。变频器在控制箱内的间隔如上图所示。几种安装方式如下图所示。
柜内布置注意事项：
(a)考虑到柜内温度的增加，不得将变频器存放于密封的小盒之中或在其周围空间堆放零件、热源等。
(b)柜内的温度应保持不超过50℃。
(c)在柜内安装冷却（通风）扇时，应设计成冷却空气能通过热源部分。变频器和风扇安装位置不正确的话，会导致变频器周围的温度超过指定数值。

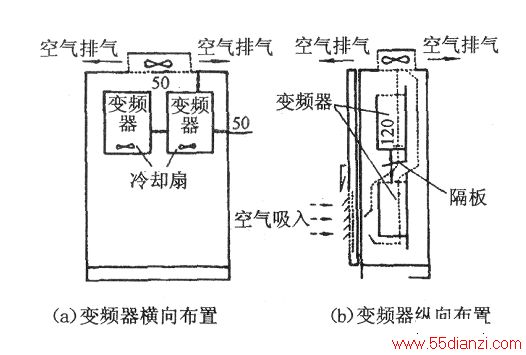

(d)柜内安装有一个以上变频器情况下，可横向布局。在一定要纵向布局（上下）时，应在变频器之间加入一块隔板，以防止下面的变频器的热量影响上方变频器。
b．电气室或设置场所防止发热的对策，因变频器的发热使电气室或设置场所的温度升高时采取下列对策。
(a)设置通风口或换气装置设置通风口或换气装置时，所需换气风量可根据下式求出：
式中
V——所需换气量(立方米／min)；
Q——室内产生的热量(kj/min)；
Cp——在To时空气的定压比热(kj/kg℃，在压力为0.1MPa、温度0～100℃时为1kj/kg℃；
p——在To℃时空气的比重量(kg/立方米)，在20℃时为1.2kg/m3;
Ti——室内的目标温度(℃)；
To——室外的最高温度(℃)。
选择装设的换气装置要具有按式(4)求得的所需换气量以上的能力。设置通风口或换气装置时，要注意其构造，充分考虑到不要有湿气的侵入和强风时雨水的侵入。
(b)设置冷房装置强制降低周围温度。冷房装置的选择也是根据表1（见上期）的发热量进行，具体的选择要参考与空调有关的文献。
(2)湿度
①环境的湿度对策：变频器放置在湿度高的地方，常常发生绝缘劣化和金属部分的腐蚀。
如果受设置场所制约，不得以放置在湿度高的场所，房屋就尽可能采用密闭结构，利用冷房装置等进行除湿。为了防止变频器停止时的结露，有时装设空间对流加热器。
②变频器的湿度对策在设置变频器的配电柜中，作为结露防止对策装设有空间对流加热器。变频器运转时，切断加热器电路。
(3)振动
在有振动的场所设置时有下列对策。
①正确测量设置场所振动的振幅与频率(X、Y、Z方向)。
②用测量得到的数据按下式求出振动的加速度G：
式中G——振动的加速度（mm／S平方）：
f——振动的频率(Hz)：
A——振动的振幅(mm)。
③振动的加速度G超过变频器的容许值时，在振源侧需要采取减小振动对策，而在变频器侧需要采用防振橡胶或变更设置场所等。在有振动的场所设置的变频器，必须以容易松动的主电路为重点，定期地进行加固。
2．接线
变频器的输入、输出端子，这些端子大体可分为主电路端子和控制电路端子。以JP6C-T系列为例，各端子的符号、名称及用途说明如下。

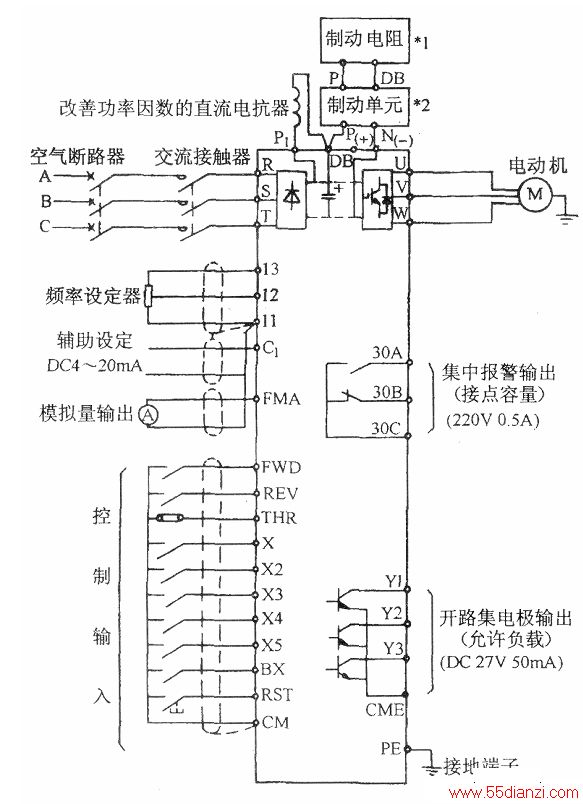

基本接线如下图所示。
(1)主电路的连接
主电路端子和连接端子的功能见下表所示。进行主电路连接时应注意如下几点。
