①主电路电源端子R、S、T端子经接触器和空气开关与电源连接。无需考虑相序。
②变频器的保护功能动作时，继电器的常闭触点控制接触器电路，使接触器断开，从而切断变频器主电路的电源。
③请勿以主电路的通／断来进行变频器的运行、停止操作。必须用控制面板上的“运行”(RUN)键和“停止”(STOP)键或以控制电路端子FWD(REV)来操作。
④变频器输出端子(U、V、W)最好经热继电器再接至三相电动机上。当旋转方向与设定不一致时，请调换U、V、W三相中的任意二相。
⑤变频器的输出端子请不要连接电力电容器或浪涌吸收器。⑥直流电抗器连接端子[Pl、P(+)]是连接改善功率因数用直流电抗器的端子。出厂时接有短路片，对于30kW以上的变频器。需要配置直流电抗器，在连接直流电抗器时，请卸掉短路片后再连接（见下图）。

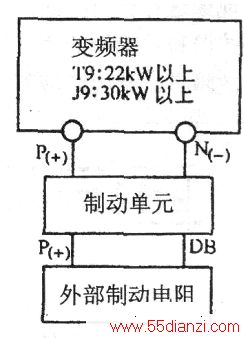

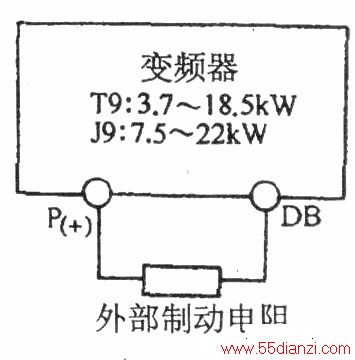

⑦连接外部制动电阻用端子[P、P(+)DB]，3.7kW以下机种，内设制动电阻接在[P(+)DB]端子上。对于3.7～18.5kW(J9系列：7.5～22kW)机型，需要连接外部制动电阻时，接在P(+)DB上（见上图所示）。30kW以上机型，如需同时配制动单元和制动电阻接线，如下图所示。制动电阻配线长度5m以下，且用绞线。若不用变频器P(+)和N（-）端子，则使其开路。如果短路或直接接入制动电阻，则会损坏变频器，绝对不要这样做。
从安全及降低噪声的需要出发，必须接地。根据电气设备技术标准规定，接地电阻应小于或等于国家标准规定值，且用较粗的短线接到变频器的专用接地端子PE上。
(2)控制电路端子

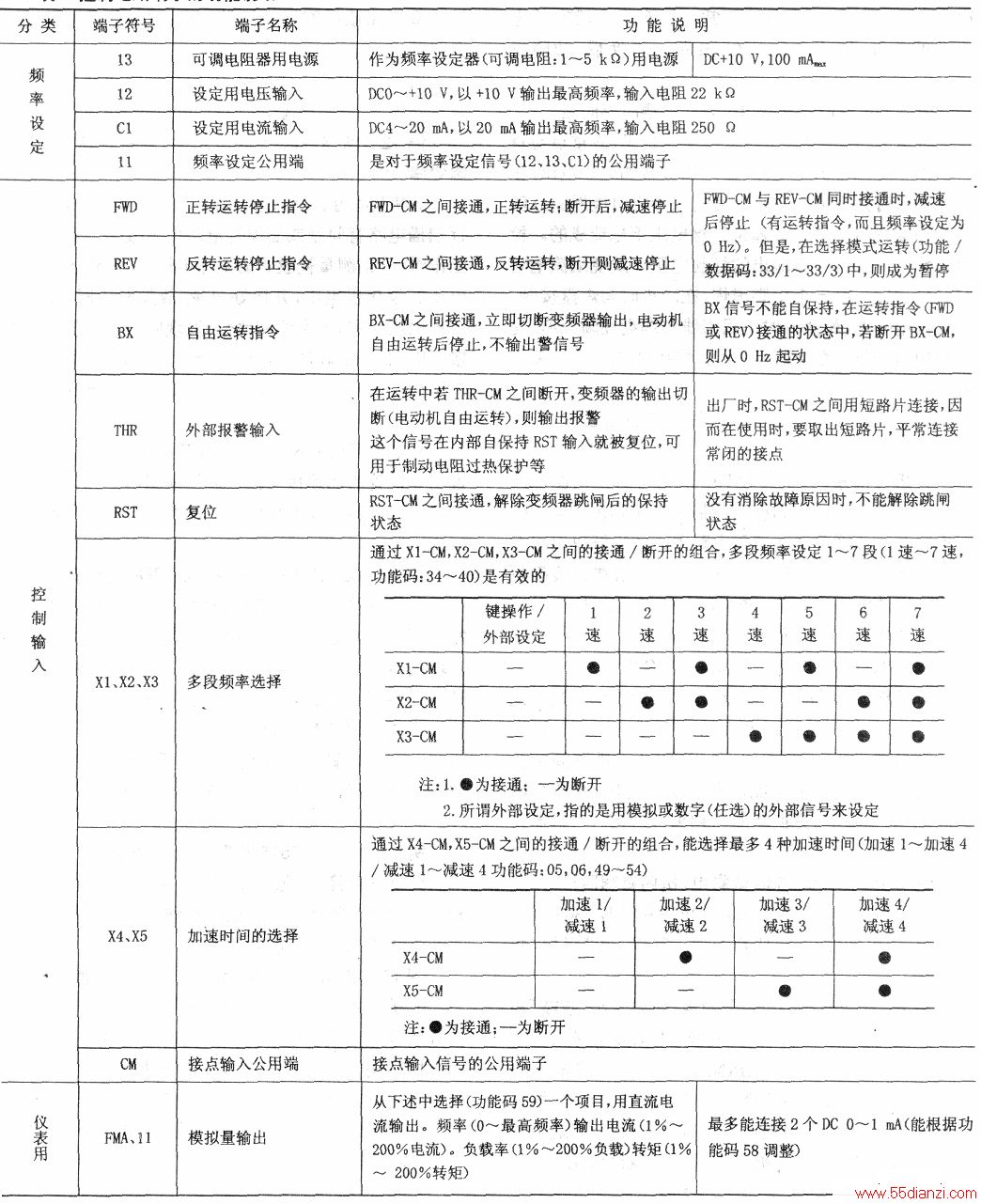

控制电路端子的功能说明，见下表所示。
①用接点输入时，请使用接触可靠性高的接点。
②出厂时，FWD-CM用短路片连接，通电后，只要按动触摸面板上的“RUN”键，正转运行，按“STOP”键就停止运行（在触摸面板操作方式）。
③出厂时，外部报警输入端子THR-CM间已连接短路片，使用时要卸下短路片，与外部设备异常接点串接。若没有此接点，请勿卸下短路片。
④模拟频率设定端子(13、12、11、Cl)是连接从外部输入模拟电压、电流，频率设定器（电位器）的端子，在这种电路上设接点时，请使用微小信号的成对接点。

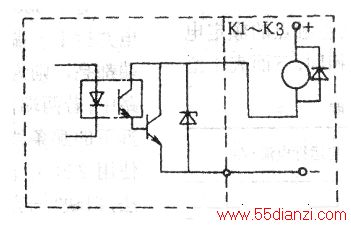

⑤开路集电极输出端子连接控制继电器时，请在励磁线圈的两端连接吸收电涌的二极管（见下图）。
⑥控制电路端子上的连接电线请用0.75平方毫米及以下规格的屏蔽线或绞合在一起的聚乙烯线。

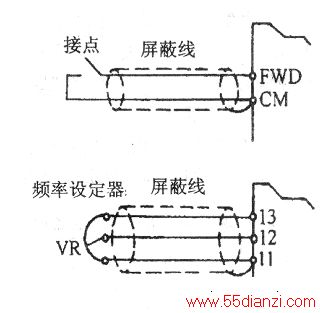

⑦屏蔽线的屏蔽套，如下图所示。把一端连接到各自的共用端子(11、CM)上，另一端不要连接。
(3)主电路电线选择
选择主电路电线的大小与一般的电力线一样，也必须对电流容量、短路保护、电线压降等研讨后决定。

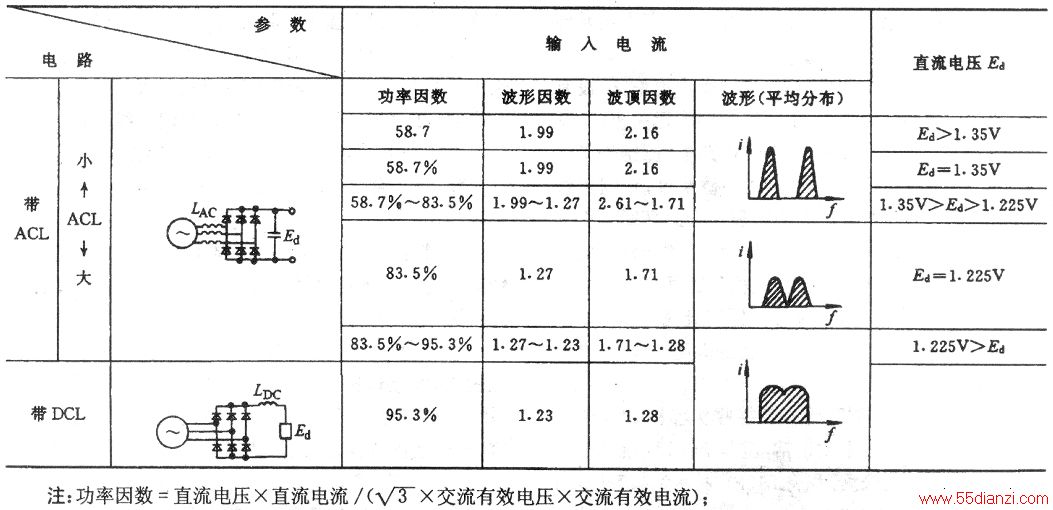

变频器输入电流的有效值，根据变频器的输入功率因数而定，往往比电动机电流大。下表示出各种主电路变频器额定运转时的输入功率因数。
波形因数=有效值／平均值；
波顶因数=最大值／有效值。
变频器与电动机间的电线铺设距离长，则电压降大，有时产生电动机转矩不足。特别是变频器输出频率低时，其输出电压也低，电压降所占的比例增大。变频器与电动机间的压降以额定电压的为2%为容许值，可据此选择电线。在工厂等采用专用变频器时，有条件补偿变频器的输出电压，有时取额定电压的5%左右为容许值。容许电压降给定时，主电路电线的电阻值必须满足下式：
式中：
R——单位长度电线的电阻值(Ω/km)：
△U——容许线间电压降(V)；
L——l相电线的铺设距离(m)；
I——电流(A)。
下面为根据式(6)的计算例子。
按下列条件选择主电路电线。
220 V供电，笼型电动机7.5 kW、4极、额定电流33 A，电线的铺设距离50 m，电压降在额定2%以内。
①额定电压下的容许电压降。
容许电压降=2%×220 V=4.4 V
⑦容许压降内的电线电阻佰。
③根据计算出的电阻选用导线。
由下表选择电线电阻1.5 Ω/km以下的电线，截面积为14平方毫米。通常所使用的电线粗细与电动机容量的关系见下表。但是此表是个参考值，实际铺设计划时，需要根据变频器、电动机的规格（电压、电流等）和电线的铺设距离等重新计算。
④还有，接地回路必须按电气设备技术标准规定接地。

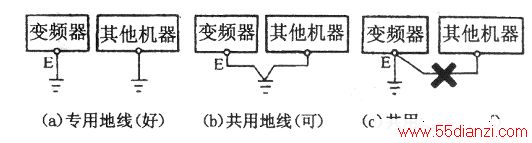

如下图所示。主要目的是防止漏电及干扰侵入或辐射出去。
接地电线对于单元型与变频器的接地端子连接，变频器安装在配电柜内时则与配电柜的接地端子或接地母线连接。
不管哪一种情况，都不能经过其他装置的接地端子或接地母线等，必须直接与接地电极或接地母线连接。根据电气设备技术标准，接地电线必须用直径1.6mm以上的软铜线。
(4)控制电路电线

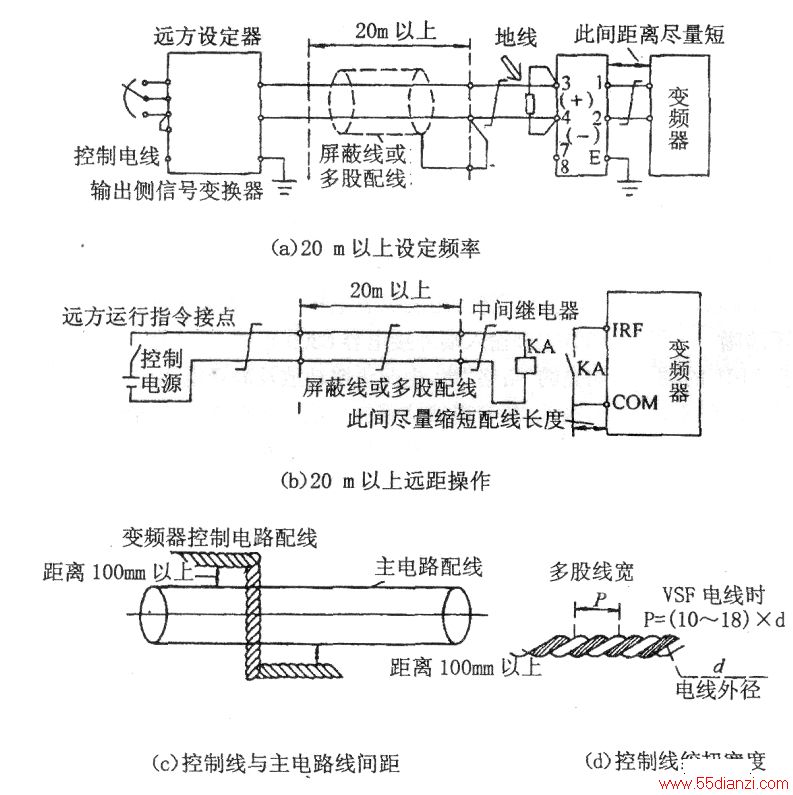

变频器的控制信号为微弱的电压、电流信号，所以与主电路不同，对主干电线的选择和辅设要增加防干扰对策和遵守规程等，必须细心加以注意。控制电路配线方式如下图所示。
①电线的种类
一般说来，控制信号的传送所使用的电线采用聚氯乙烯绝缘，聚氯乙烯护套屏蔽电线。
