变频器和外部控制电路之间的联系

变频器和外部控制电路之间的联系

点击数：7630 次录入时间：03-04 11:39:48 整理：http://www.55dianzi.com 变换电路

　　变频器和外部控制电路之间主要通过外接端子进行联系，如下图所示。
　　
　　外接端子有两大类：
　　
　　1．输入信号端子
　　
　　从外部输入的各种控制信号，输入至变频器的输入信号电路，经输入信号电路接受后，把信号传至主控电路。

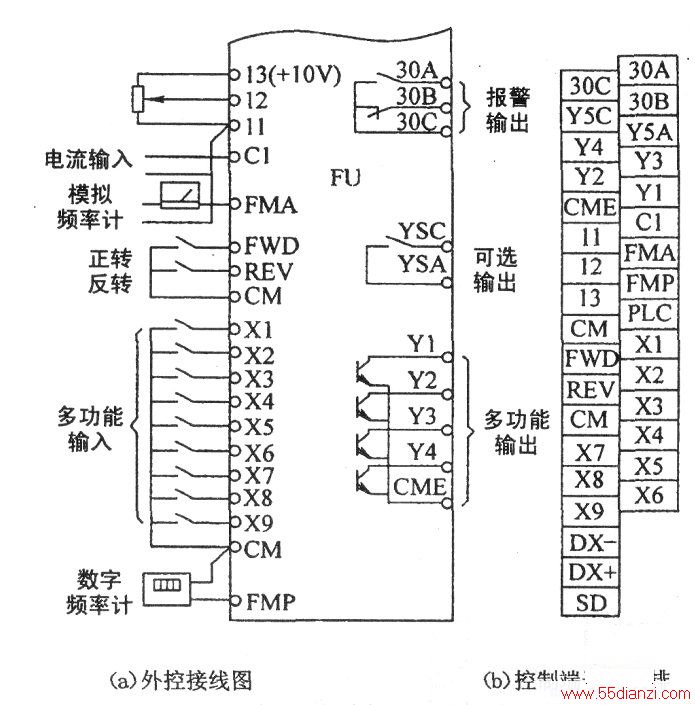

变频器外部控制端子示意图
