由INA331/INA332构成的直接驱动电容性输入的A/D变换器
由INA331/INA332构成的直接驱动电容性输入的A/D变换器
点击数：7967 次 录入时间：03-04 11:37:22 整理：http://www.55dianzi.com 变换电路

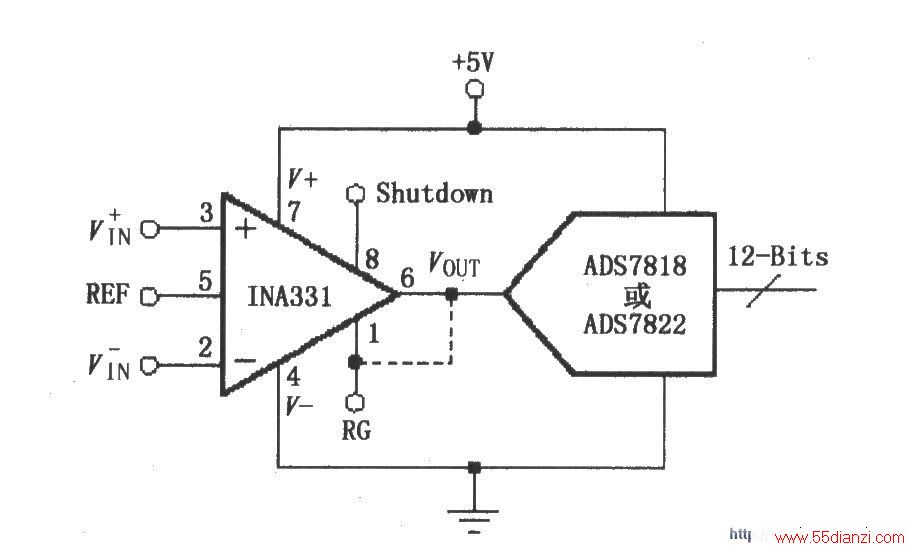

如图所示为由INA331/332构成的直接驱动电容性输入的A/D变换器。由于INA331/332输出为低阻，因此在高频工作时可以直接驱动电容性负载。输入电压经过INA331放大输出，直接送到12位高速低功耗采样A/D转换器ADS7818或ADS7822。ADS7818或ADS7822内部输入端为电容阵列(CDAC)数模转换，即为电容性输入，A/D转换器将输入的模拟信号转换为12位的数字信号输出。
