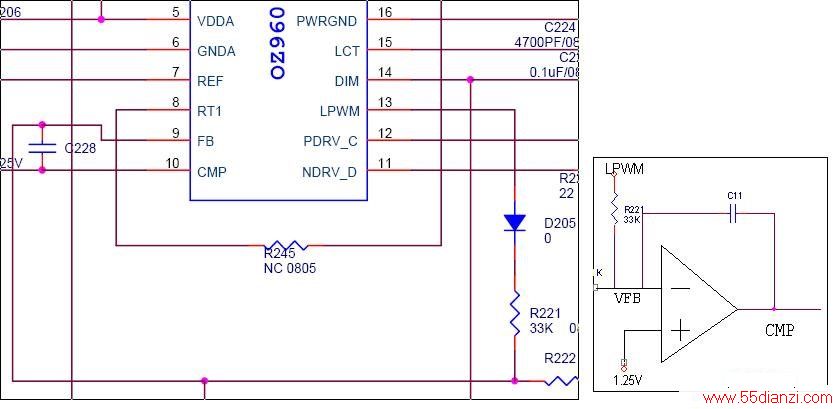

　　15）CMP脚
　　
　　该脚为IC内部电流反馈比较器输出端，当灯管出现开路或损坏时，灯管没有电流，FB电位急剧下降，CMP输出高电平，将IC关闭，电源进入保护。

CMP脚

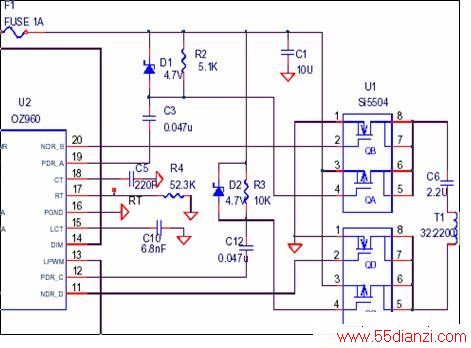

　　16）PDRA、NDRB、PDRC、NDRD或DRV1、DRV2脚
　　
　　该脚为IC的驱动脉冲输出，有的IC有四个驱动脚输出，分别为PDRA、NDRB、PDRC、NDRD，前两个脚与后两个脚轮换着产生高电平和低电平，分别控制着四个MOS管的导通与截止；有的IC只有两个驱动脚输出，分别为DRV1、DRV2或HOUT、LOUT或AOUT、BOUT，这两个脚轮换着产生高电平和低电平，每个脚控制2个MOS管的导通与截止。

　　 PDRA、NDRB、PDRC、NDRD或DRV1、DRV2脚
　　有的IC没有这个管脚。
