液晶屏背光板之MOS管导通与直流变换电路

液晶屏背光板之MOS管导通与直流变换电路

点击数:7226 次   录入时间:03-04 11:36:20   整理:http://www.55dianzi.com   显示电路-显示屏

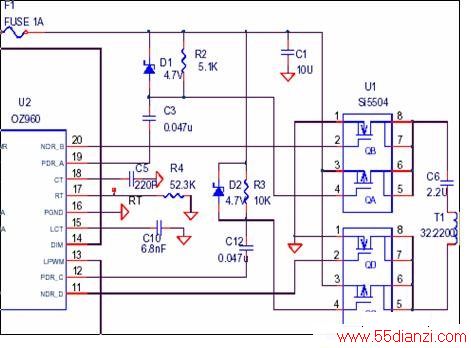

  下图为四个MOS管导通电路,其中QA、QC为P沟道MOS管,栅极为高电平时MOS管截止,栅极为低电平时MOS管导通;QB、QD为N沟道MOS管,栅极为高电平时MOS管导通,栅极为低电平时MOS管截止。PWM控制IC的几个驱动脉冲输出脚轮换着输出高电平和低电平,使几个MOS管轮换着导通和截止。当QB、QC导通时,QA、QD截止,变压器T1初级的上端为低电平,下端为高电平,T1初级中的电流流向为从下到上;当QB、QC截止时,QA、QD导通,T1初级的上端为高电平,下端为低电平,T1初级中的电流流向为从上到下。如此在T1的初级产生高频方波电压,完成直流到交流的变换。

MOS管导通电路
