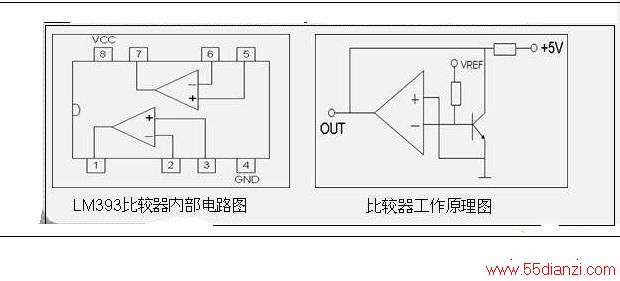

一般用于电流取样比较,其内部电路如下图,8脚为VCC,4脚为地,2脚和6脚为两个电压比较器的反向输入端,3脚和5脚为两个比较器的正向输入端,1脚和7脚为两个比较器的输出端。
一般使用时比较器的正向输入端接地,反向输入端接取样整流电压,其工作原理如右图。正常工作时反向输入端为高电平,比较器输出低电平;当出现过流情况时,反向输入端为负压,比较器输出高电平。, n8 d: z. s0 } Q- e7 |% P
当电路出现保护时,可测量两个比较器的输出端1脚和7脚是否为高电平,来判断是否因这一路出现保护。若为低电平则与这一路无关,不要随意将IC断开或去掉。
