PWM驱动控制电路由PWM驱动控制IC及外围电路组成，其核心电路是PWM驱动控制IC。目前不同种类的背光板，所用的PWM驱动控制IC也不同，如奇美26/30寸用OZ960、友达37寸用OZ964、三星40寸用DMB8110D、奇美42寸用OZ9928SN、三星46寸用MSC1691A1等等。不同种类的PWM驱动控制IC管脚数量及功能排序可能不同，但管脚功能大同小异，下面介绍PWM驱动控制IC常见的管脚功能。
PWM驱动控制IC常见的的管脚功能有：

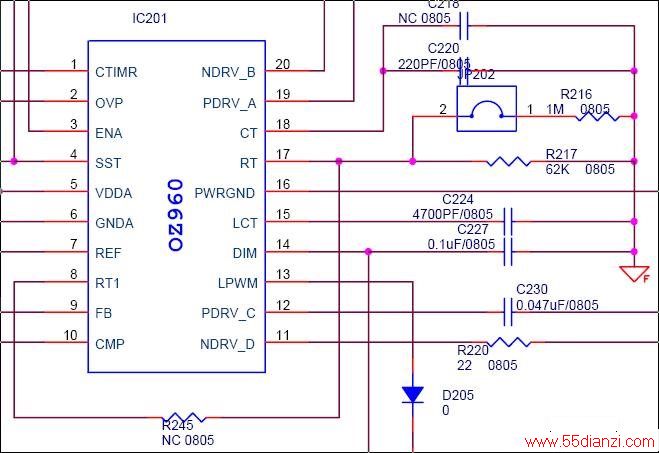

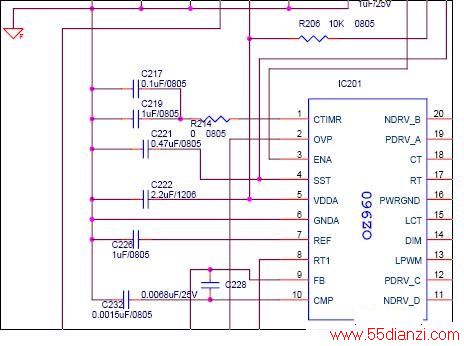

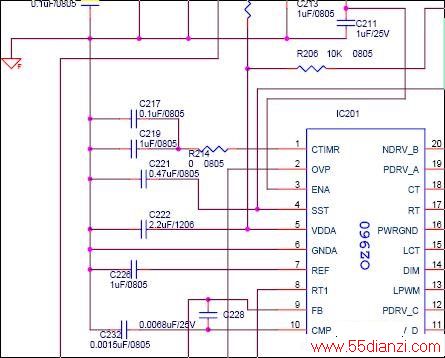

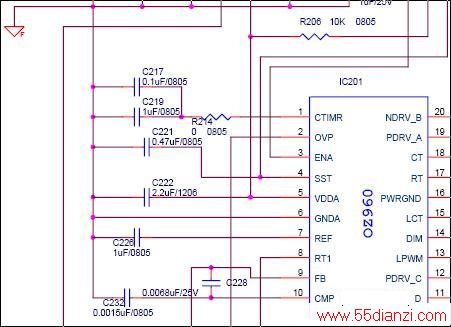

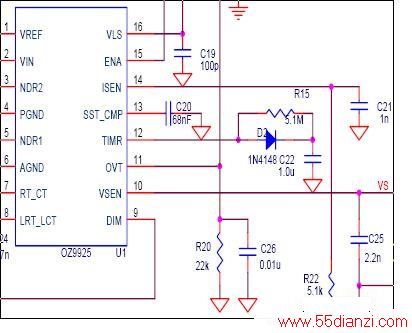

1）CTIMR或TIMR脚
该脚一般外接一个1-2uF的电容到地，当输出电路出现过压时，IC内部的开关被打开，对该电容进行充电。当充电到一定值时，IC启动内部保护功能，IC被关闭，停止驱动脉冲输出。改变电容的大小，可以改变IC启动保护时间的快慢，电容越大，保护越慢；电容越小，保护越快。一般设计保护时间在1-2S。
2）OVP脚
该脚为输出电压过压保护输入。当灯管开路、接触不良或损坏时输出电压就会升高，通过取样电路反馈到该脚，该脚电压也会升高，当升高到一定值时，就会启动IC内部保护电路，IC停止工作。
3）ENA脚
该脚为PWM电路控制开关输入，高电平时IC工作，低电平时IC不工作。该脚一般外接一个1uF左右的电容到地，它的作用是让ENA脚慢慢升到IC开启电压，从0V升到开启电压需1mS左右时间，以保证IC的正常启动。
4)SST脚
该脚为软启动脚，外接一个电容到地。IC加电后对该脚外接电容进行充电，充电到一定电压后IC才会启动工作。这样减少了电源启动时对灯管及其它元器件的电流冲击，保证了电路的可靠性。

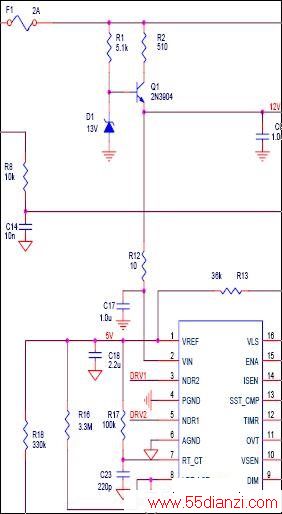

5）VDDA或VCC或VIN脚
该脚为IC供电输入脚，电源板过来的供电电压通过晶体管稳压及开关控制电路后加到该脚。
6）GNDA或AGND脚：该脚为信号地。
7）PWRGND或PGND脚：该脚为电源地。
为了减小灯管与输入供电电路之间的干扰，有的背光板上设计了两个地，即信号地和电源地。信号地与灯管部分地相连，电源地与MOS管导通电路的地相连。信号地与电源地在背光板输入电路部分直接相连或通过跳线线相连。
8）REF或VREF脚
该脚为基准电压输出脚，通过一个1-2uF的电容到地，保持该脚电压的稳定性，同时供给其它电路使用。常见的基准电压有5V和2.5V两种，IC保护时该脚没有电压输出。
9）RT脚
该脚为定时电阻脚，一般外接一个电阻到地或到基准电压脚，改变电阻大小，可改变输出驱动脉冲的频率。电阻越大，驱动脉冲频率越低；电阻越小，驱动频率越高。
10）CT脚
该脚为定时电容脚，一般外接一个电容到地，改变电容大小，可改变输出驱动脉冲的频率。电容越大，驱动脉冲频率越低；电容越小，驱动频率越高。

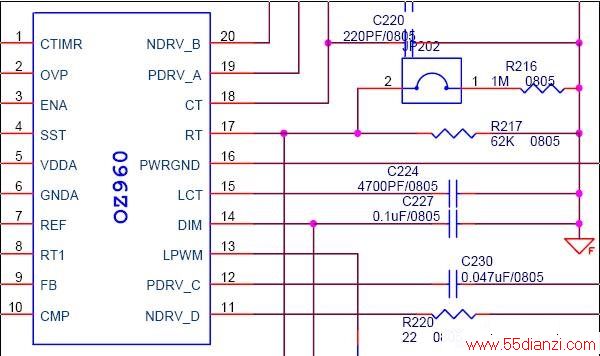

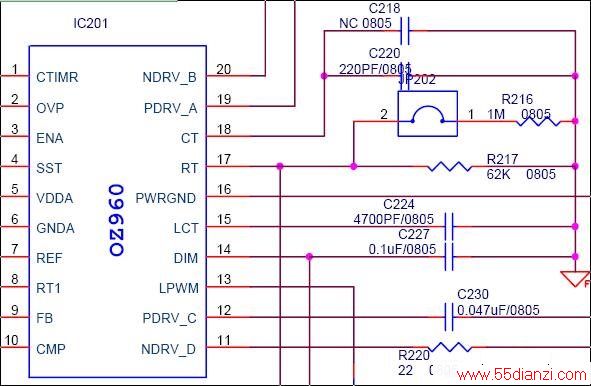

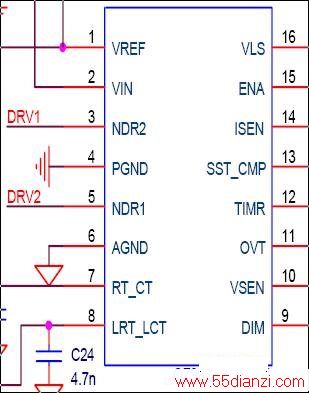

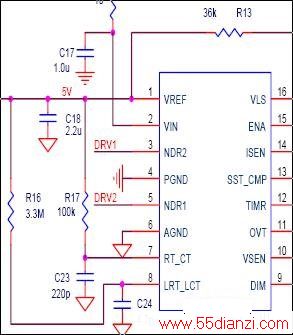

有的IC将RT和CT设计在一个脚，电路设计更加简单，如下图：

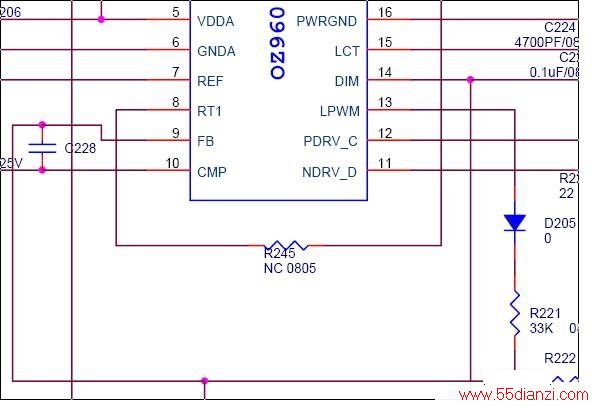

有的IC多设计一个RT1脚，该脚外接一个电阻到RT脚。在电源启动时RT1在IC内部被连接到地，相当于给RT脚并联一个电阻，使得RT电阻减小，从而使启动时的驱动频率更高，以便获得更高的启动电压。

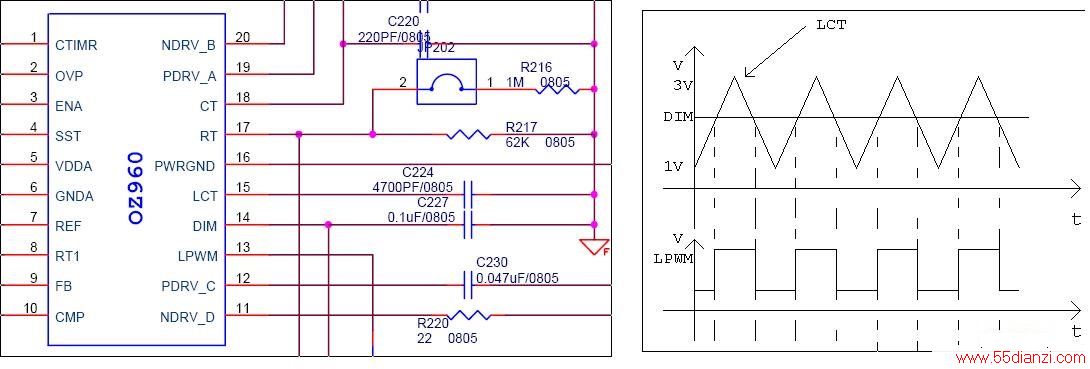

11）LCT或LRT-LCT脚
该脚通过一个4700P左右的电容到地，作用是产生一个最低1V、最高3V的三角波，并通过DIM信号控制变成方波。
12）DIM脚
该脚为从数字板过来的一个模拟直流控制电压，LCT脚产生的三角波与DIM脚电位进行比较，产生需要的方波。改变DIM电压，可以改变方波的占空比，从而改变MOS管的导通状况，最终改变灯管的亮度。

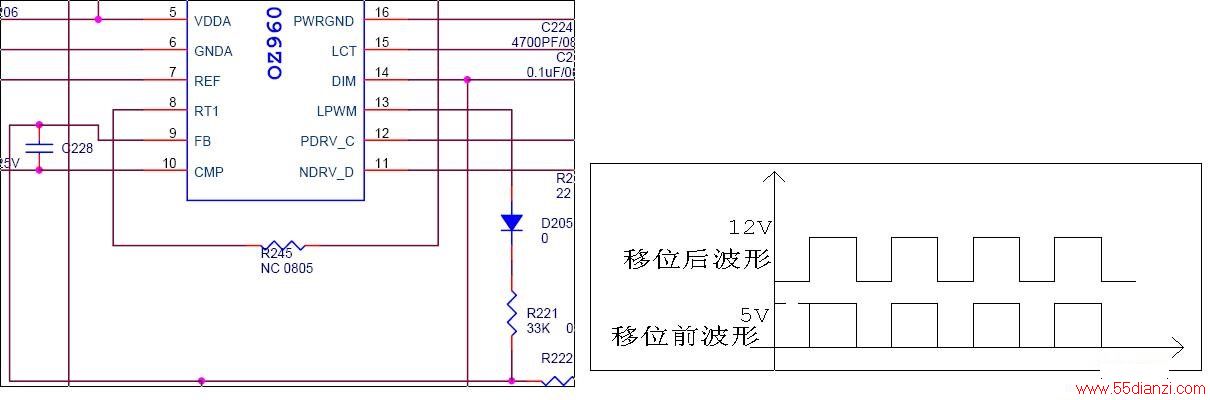

13）LPWM脚
该脚内部接LCT与DIM比较产生的方波，外部通过二极管、电阻等元件接电流取样反馈脚FB。当输出电流变大时FB反馈电压升高，LPWM脚方波电位上移，MOS管导通后产生的方波峰峰值降低，从而使交流输出电压降低，输出电流减小，如此形成了一个电流负反馈，保证了输出电流的稳定性。
14）FB或ISEN或OC-SNS脚
该脚为从变压器输出级取样过来的一个半波整流电压，输出级电流变化被感应到FB脚，电流越大，FB电压越高， LPWM脚方波电位上移，MOS管导通后产生的方波峰峰值降低，从而使交流输出电压降低，输出电流减小，如此电流负反馈，保证了输出电流的稳定性。
当输出级出现短路等原因造成输出电流很大时FB电压也会急剧上升，从而切断变压器交流电压输出，电源进入保护。
有些IC没有LPWM脚，输出级的电流取样反馈直接加到IC的FB或ISEN脚，通过IC内部电路调整方波的直流电位，改变MOS管导通所产生方波的峰峰值，进而改变输出电压和电流大小，完成负反馈，保证输出电流的稳定性。
