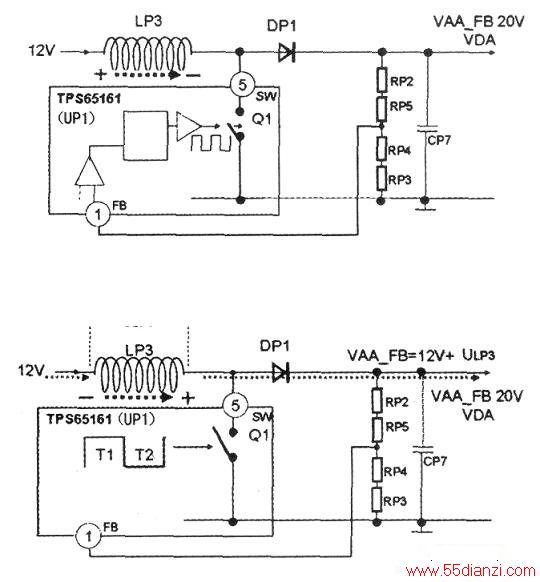

集成电路TPS65161内部的激励电路向开关管提供激励开关信号；在Tl时间（上图所示）：正的激励信号控制Ql，使Q1闭合导通。此时，12V电源经LP3、Ql流通形成电流（图中黑色箭头所示），LP3内部感生电势的方向为“左正右负”（上图中黑色箭头表示感生电势方向），感生电势对抗12V外加电势引起电流的增加（楞次定律）；流过LP3的电流呈近似线性的逐步增大并且以磁能（集聚大量的磁力线）的形式存储在LP3内部。
在T2时间（下图所示）：负的激励信号控制Ql管，使其截止断开：由于Q1的截止断开，12V流经LP3、Ql的电流被切断，LP3电流被切断：LP3在Tl时间存储的磁能即无法维持（集聚的大量磁力线瞬间逃走），此时LP3因切割磁力线产生的感生电势ULP3，方向为“左负右正”，下图中黑色箭头表示感生电势方向（楞次定律），LP3两端的感生电势为ULP3，这个感生电势的方向和12V外加电压正好是一个叠加的串联关系，叠加电压的幅度是：12V+ULP。这个叠加的电压正好符合二极管DP1正向导通的方向。这个电压经过CP7等滤波后，输出为VAA_FB，经过开关QP1控制，输出为VDA电压。
由于供电电压是12V，那么，设计电路时，可以控制LP3的电感量及Ql的导通占空比，使其LP3两端产生的感生电势ULP3为8V左右，这样12V+8V(ULP3)=20V。
这就是后面Gamma电路产生灰阶电压所需的驱动电压（参见下图所示）。
