在TFT液晶屏驱动电路供电中，VGH电压和VGL电压担负着开通TFT（薄膜场效应管）对电容充电（修正电容两端电压）和关闭TFT，使电容电压保持（一场周期时间）的作用。如果此VGH和VGL电压出现问题，电压丢失或者电压幅度变化，都会引起图像故障而且故障现象繁多。由于产生VGH和VGL电压的电路较为特殊，元件较多、电压相互牵制影响，所以是故障率较高的部位，也是维修的重点。

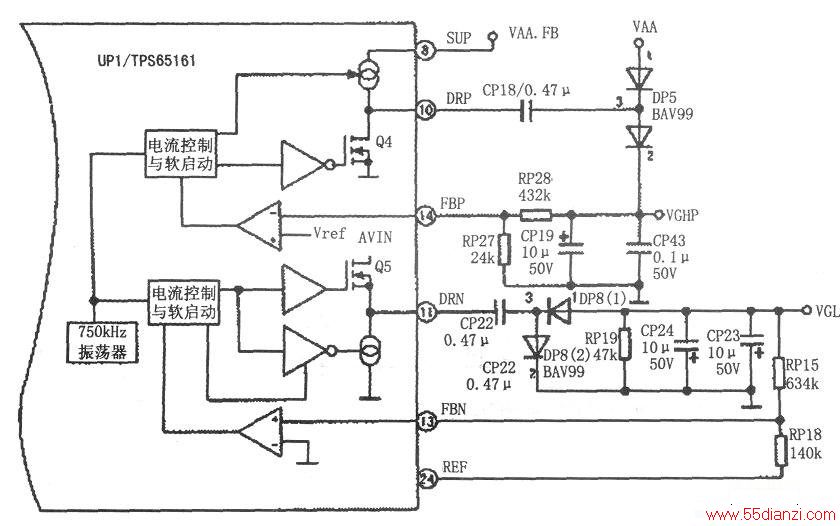

下图所示是集成电路TPS65161的VGH和VGL电压产生电路原理图。

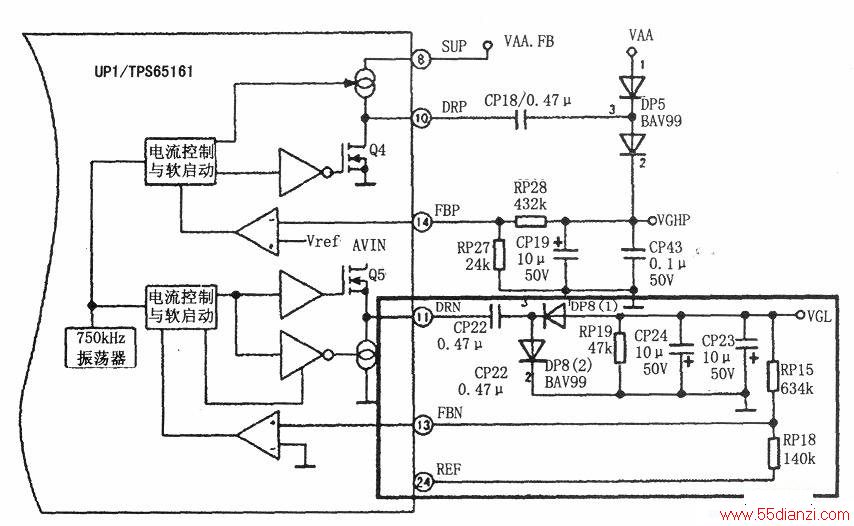

下图所示是VGL电压的产生电路，图中，黑框线内部是VGL电压的产生部分电路，按液晶屏的要求，VGL电压为-5～-6V左右。
在粗黑框线内部的元器件CP22、DP8(1)、DP8(2)、CP24等组成了一个“负压半波整流电路”。TPS65161(11)脚输出幅度为5V左右的方波开关信号，加到“负压半波整流电路”的CP22电容上。这个电压经DP8 (1)对CP24进行“上正、下负”的充电，输出约-5V“上负、下正”的VGL电压。

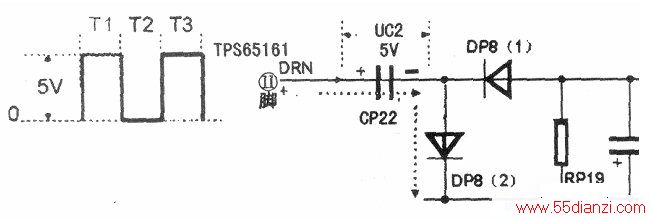

下图所示是“负压半波整流”电路的等效电路图。
图中(11)脚是TPS65161输出的约5V幅度的激励开关信号，此信号经过整流后，输出为VGL电压。
工作原理及升压过程（见下图所示）：
在Tl时间：集成电路TPS65161的(11)脚输出的信号为“正”5V，此“正”电压经过CP22、DP8(2)对CP22充电，电压UC2幅度为5V，方向为“左正、右负”。

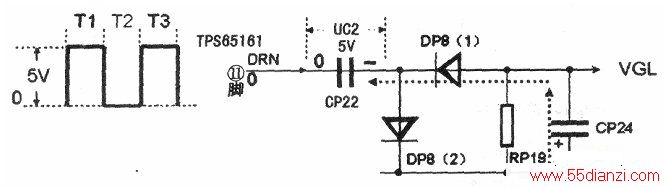

在T2时间（见下图所示）：集成电路TPS65161的(11)脚输出的信号为“0V”，此“0V”电压等效于把CP22的左边接地。此时CP22右边的负电压经过DP8(1)对CP24进行“上负、下正”的充电。
电压为-5V，此电压就是VGL电压。
TPS65161的(13)脚(FB)（由VGL输出电压经过RP15、RP18取样电路送来的取样信号）和(14)脚(REF)（由TPS65161内部提供的基准电压）进行比较后，产生的误差电压，来进行稳压控制。
VGH电压的产生：

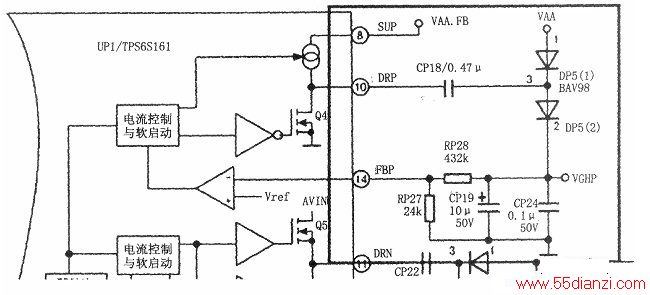

由于VGH电压比较高，达到25～30V左右，故采取了用VAA电压(20V)叠加整流的方法获得（见下图所示）。在图中，黑色框线内部的CP18、DP5(1)、DP5(2)、CP19等元器件即组成了一个叠加VAA电压的半波整流电路。
