液晶屏控制光线是依靠液晶分子的扭曲控制光线的透过，以产生一个像素的亮点，众多的像素亮点在组合成图像。
在电视信号的显示过程中，这个像素光点的点亮时间必须持续到电视信号一幅图像在屏幕上出现的时间(SDTV的信号一幅图像重现时间标准为20ms)标准，在CRT电视显示中，这个时间主要是依靠CRT荧光屏上面荧光粉的余晖来实现的。而液晶显示屏是没有余晖的，所以早期的液晶屏只能用于字符显示，无法显示电视图像信号。直到TFT液晶屏发明才能把液晶屏应用于电视图像信号重现。

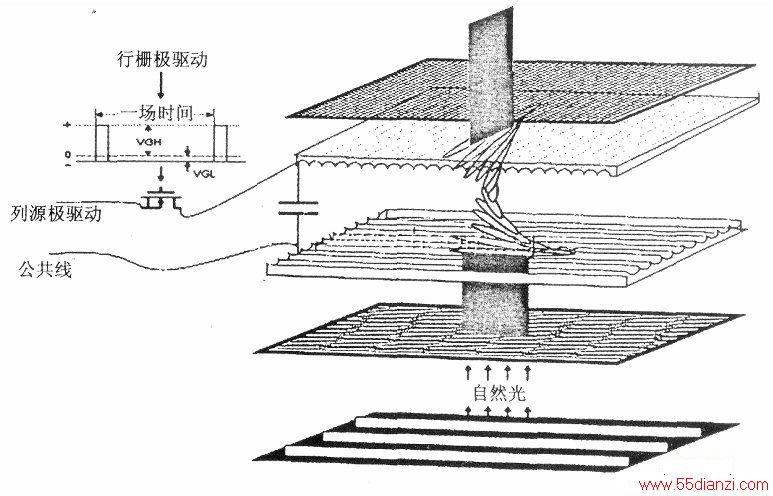

现代的液晶屏，光点显示持续时间的控制是依靠像素信号通过一个开关对电容充电，依靠电容电压形成的电场再控制液晶分子的扭曲。由于电容上面的电压可以长时间维持就可以控制亮点长时间点亮，那么我们只要在这个电容上面安装一个“开关”，每过20ms由图像信号通过“开关”对电容充、放电一次，就可以达到采用液晶屏显示目前的电视图像信号的目的，如下图所示。
这样，在控制每一个通过一个像素的光点的电场都必须安装一个“开关”一个显示SDTV信号标准的液晶屏就要有150万个这样的“开关”，这些开关就是一个个在生产液晶屏时一并制作上的“薄膜场效应开关管”，薄膜场效应管的英语为：ThinFilmTransistor，在每一个单词中，取第一个字母，即缩写为TFT。TFT液晶屏是指液晶显示屏上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。由于TFT屏的研制发明成功，才能把液晶屏作为电视信号的图像显示。
每一个场周期，此TFT都要打开一次，以便对电容充、放电一次，那么，这个打开TFT的电压就是VGH；关闭TFT的电压就是VGL。TFT是N沟道MOS管，所以VGH是正电压约20～30V，以便充分打开；VGL是负电压，约-5V，以便充分关闭。
在购买液晶电视时，如果在液晶屏的某区域始终有一个“亮点”或“黑点”就是对应这个像素点的薄膜场效应管短路或者断路。这种故障是不可逆转的，这个屏的含金量就大大地下降了。
