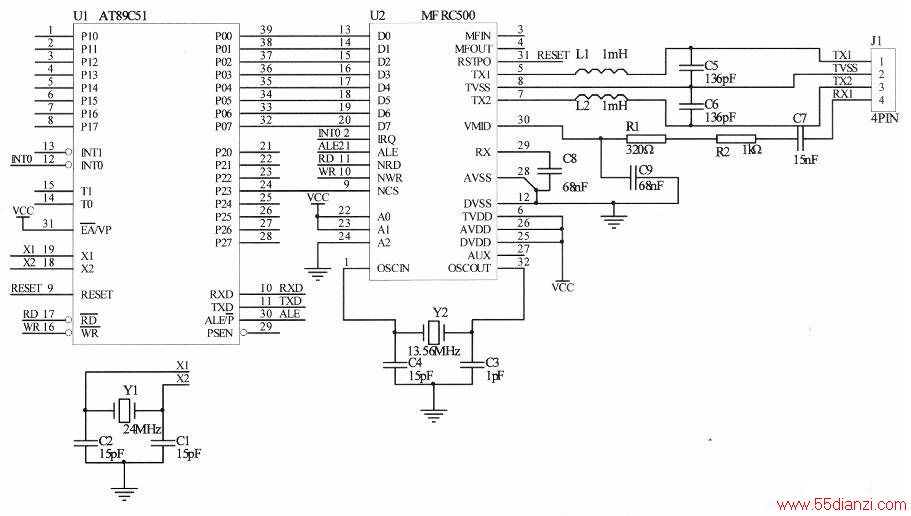

下图所示为MFRC500与AT89C51的接口电路。单片机的PO口与MFRC500的D0~D7相连接以完成数据并行(8位)传输。MFRC500的选通端NCS与单片机的P2.3相连,低电平有效。MFRC500的地址选通ALE、写选通NWR、读选通NRD分别与单片机的相应引脚ALE、WR、RD相连。单片机的INTO管脚与MFRC500的IRQ管脚相连用以接收并处理中断请求,工作频率为13.56MHz,由石英晶体振荡器产生。
本文关键字:接口 接口电路,单元电路 - 接口电路
