    2.2.2.4    写数据到 LCM

    将一个数据(就是显示的数据)写到指定控制芯片的 RAM 中。Y地址计算器具有自动加1功能,在每次读/写数据后自动加1,所以,在连续进行读/写数据时,不必每次都设置一次Y地址计数器。

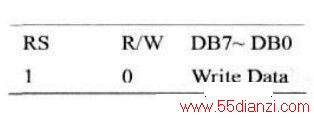

    写LCM数据到DDRAM中,数据在E信号下降沿,瞬时打入LCM中。




www.55dianzi.com

    2.2.2.5    读 RAM 数据

    从指定控制器的规定地址 RAM 中,读出一个相应数据。读LCM数据可以从DDRAM中读出某个位置的内容到数据总线DB7~DB0,此时Y地址指针自动加1。

    3  结语

    本文创新点在于:通过软、硬件设计相结合的方式,提出的LCM19264液晶显示模块接口设计,结合特定的应用场合,搭建了以S3C2410A和 KS0107控制器为基础的嵌入式液晶屏开发底层平台。成功解决了液晶模块与ARM9 CPU的读写和控制等问题,大大提高了显示效果和控制灵活性,为ARM嵌入式系统液晶显示平台的构建提供了一种新的参考。该开发模式可以有效地运用到以 POS机为主的嵌入式应用场合,在其他显示场合稍作修改,即可使用,因此,具有很强的移植性。
