光控定时开关电路工作原理

　　这款光控定时开关电路应用比较广泛，例如在夜晚降临时光线逐渐暗淡，当光线强度降到一定程度时，光控开关控制电器（如照明灯）工作；电器工作一段时间后，开关自动断开，电器停止工作。
　　

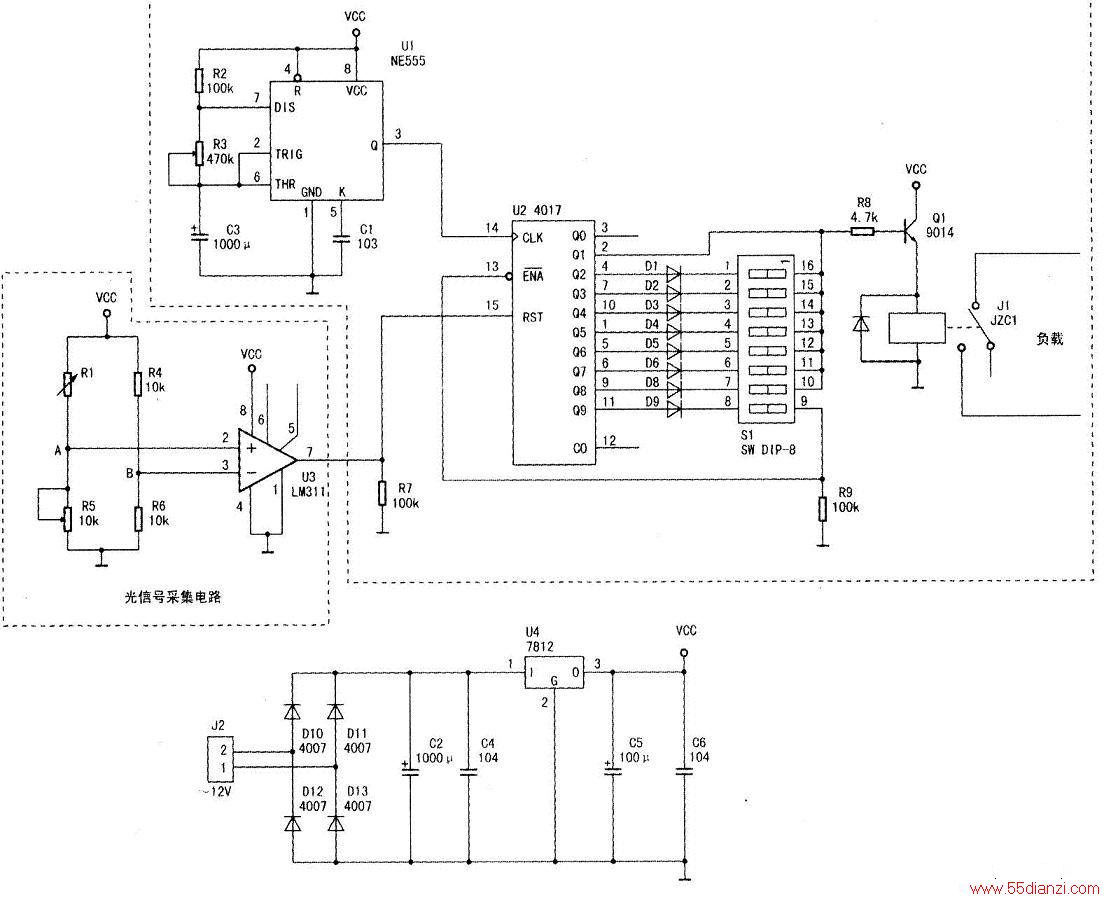

　　电路如下图所示，其工作原理如下。
　　
　　1．电源电路
　　
　　该部分电路中D10～D13构成整流桥，C4和C6为独石电容，用于高频滤波；C2和C5用于低频滤波。
　　
　　2．光信号采集电路
　　
　　对光线的判断与控制使用光敏电阻和电压比较器LM311。Rl为光敏电阻，其电阻值随光线强度的升高而减小。A点接电压比较器的同相输入端，B点接电压比较器的反相输入端。当A点电压高于B点时，LM311⑦脚输出高电平；当A点电压低于B点时，LM311⑦脚输出低电平。调节电位器Wl，可改变控制基准点。当光线逐渐减弱时，Rl阻值逐渐增大，A点电压逐渐降低，一旦A点电压低于B点时，LM311⑦脚输出低电平。
　　
　　3．定时与控制电路
　　
　　定时与控制电路为该设计的核心，主要由NE555和CD4017组成。
　　
　　NE555、电阻和电容等构成多谐振荡器，在输出端产生了矩形脉冲，周期由R2、R3和C3决定。CD4017是十进制计数器／分频器，当⑩脚输入时钟脉冲时，QO～Q9依次输出高电平。(15)脚为复位端，高电平有效。当(15)脚输入高电平时，QO输出高电平，Q1~Q9输出低电平。
　　
　　当光线较强时，电压比较器输出为高电平，CD4017处于复位状态，Ql处于截止状态，继电器不工作。当光线减弱到某程度时，电压比较器输出低电平，定时与控制电路开始计数，Ql输出高电平时Ql导通，继电器开始工作，负载开始工作。8位指拨开关Sl可控制定时开关的延长时间。
　　
　　当Q9输出高电平时，(13)脚使能端为高电平，状态保持，直至电路复位。
