采用BA5204组成的遥控触摸调光电路

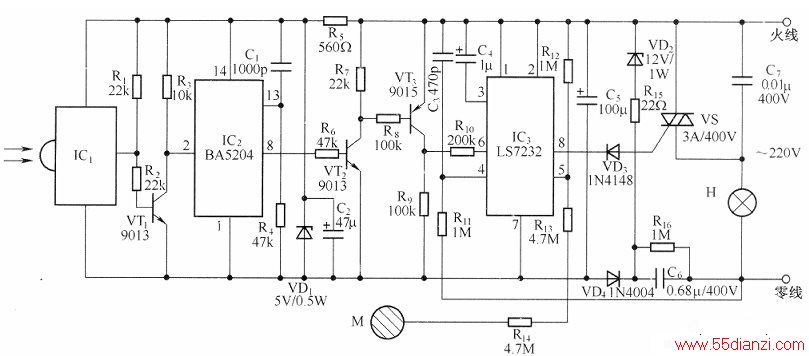

　　下图所示的是一个遥控触摸调光开关电路，它可以进行红外遥控，也可以用手触摸调光，互不干扰，使用非常方便。

　　在图中，BA5204为解码集成电路，其⑩脚外接R4及C1，用于内部振荡器的定时；③～⑩脚为控制输出端，其中③～⑧脚为非保持端，即当按下发射电路中的某一按键时，对应的BA5204的某一端输出高电平；当抬起按键时，该对应端即恢复低电平，维持高电平的时间与按下控制按键的时间保持一致。BA5204的⑨、⑩两脚为保持端，即刚通电时为低电平，当按下相应的控制按键时输出高电平，即使抬起按键，也将继续维持高电平。只有再按一下此键，该输出端才会恢复到低电平，因此⑨、⑩脚两个输出端适用于遥控开关控制。
　　
　　IC1为红外接收头。从红外发射电路发出的红外光调制信号经IC1接收后，通过放大及解调输出BA5204可识别的编码负脉冲串，经VT1倒相后输入给IC2的②脚。该电路使用IC2的⑧脚作为调光控制输出端，其输出信号经VT2、VT3进行电平转换和倒相放大后，送入调光电路进行调光控制。
　　
　　lC3为专用调光集成电路LS7232。IC3有3个输入控制端，本电路仅使用⑥脚的远动控制功能和⑤脚的触摸控制功能。IC3的⑧脚为晶闸管触发脉冲输出端，它输出负脉冲，电流为25mA，可直接驱动上千瓦功率的晶闸管工作。
