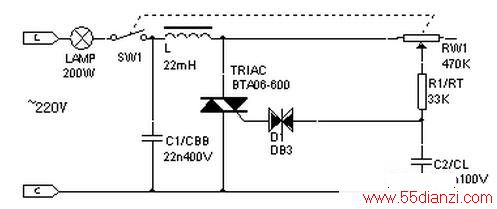

本电路中,电位器RW1、电阻R1、电容C2构成移相网络,通过双向触发二极管改变可控硅导通角实现调压从而改变灯泡的亮度。 电感L和电容C1构成滤波电路用来消除可控硅工作时产生的电磁干扰。虽然还是不能完全消除干扰但大量的干扰波已被阻止反馈到电网中。
