用MC1496的乘法检波器电路

点击数：7859 次录入时间：03-04 11:59:12 整理：http://www.55dianzi.com 检波电路

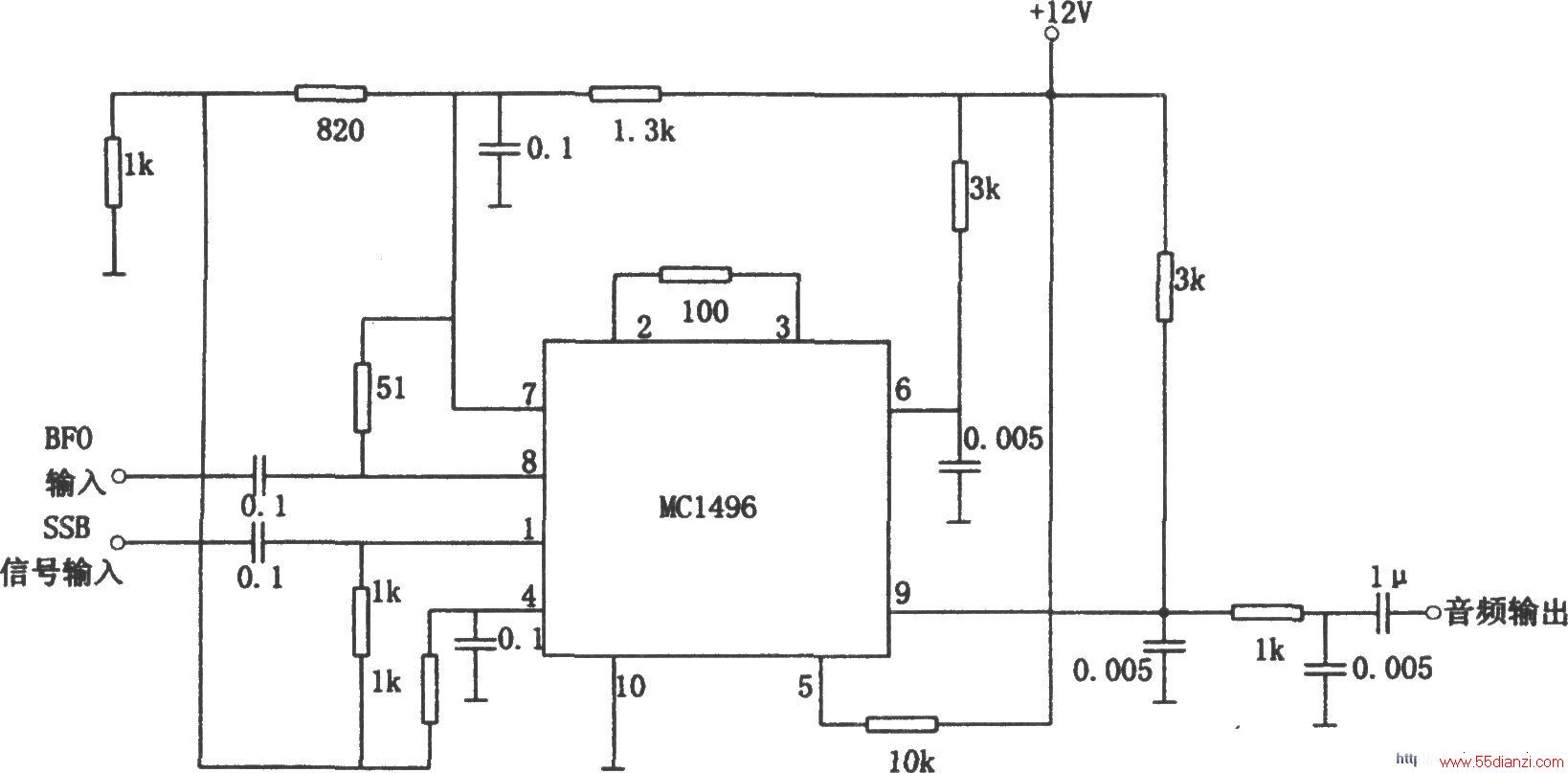

该电路为单边带调幅信号检波器，其解调原理是将所接收到的单边带(SSB)信号与接收端恢复的发送载波相乘，完成解调工作。图中集成块MC1496为平衡调制和解调器，电路的输出电压是输入电压信号和由载波提供的开关函数的乘积。该电路工作在9MHz中频频率时的灵敏度为3μV，动态范围为90dB。
