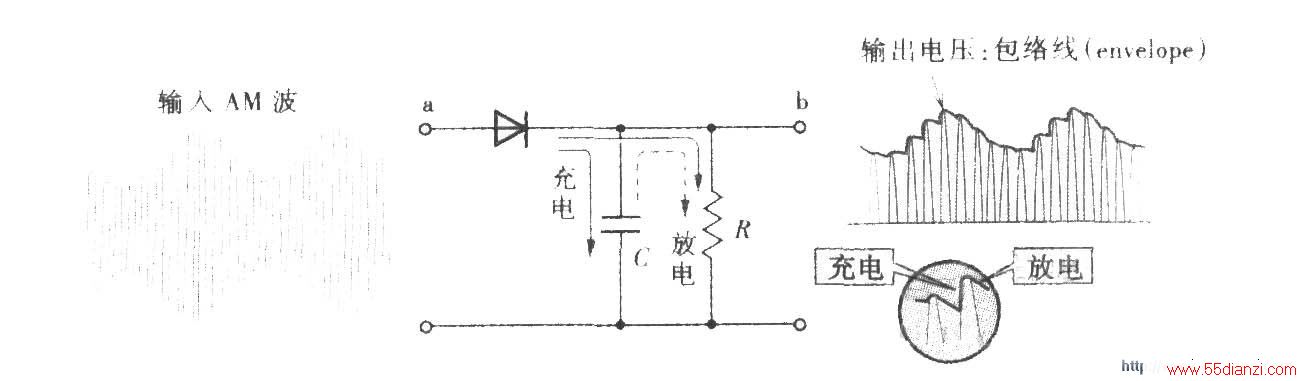

上图是一个二极管检波电路。VD是检波元件,C和R是低通滤波器。当输入的已调波信号较大时,二极管VD是断续工作的。正半周时,二极管导通,对C充电;负半周和输入电压较小时,二极管截止,C对R放电。在R两端得到的电压包含的频率成分很多,经过电容C滤除了高频部分,再经过隔直流电容C0的隔直流作用,在输出端就可得到还原的低频信号。
