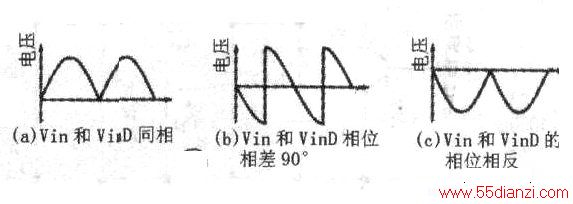

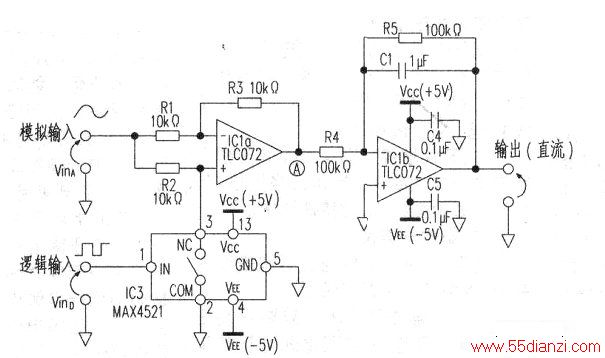

下图是用一块双运放TLC072和一块模拟开关MAX4521组成的相位检波电路，可以在锁相环(PLL)电路和锁定放大器中用做相位检波电路。电路有两个输出端，当将正弦波信号输入到模拟输入端，将频率相同的占空比为50%的方波信号送入逻辑输入端时，根据两个信号的相位差的不同，在电路中的A点可以获得如右图所示的检波波形。运放IClb及周边的电阻电容组成有源低通滤波器，对A点的检波信号进行平均。有源低通滤波器的增益由电阻R5和R4的比值决定，其频率特性由电阻R5和电容器Cl设定。
电容器Cl应选用tarσ小的薄膜电容器。另外，ICla选用满摆幅的运放可以扩大输入输出电压的范围。IClb最好选用CMOS运算放大器。

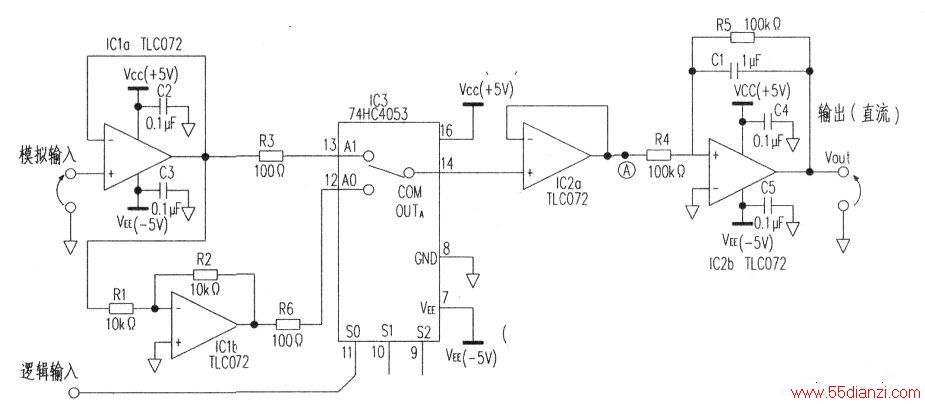

下图是增益精度高（误差为0.l%）的相位检波电路。ICla构成跟随器起缓冲作用。IClb构成增益为-l的反相放大器起倒相作用。IC3(74HC4053)是一个二选一的选择开关，选通ICla或者IClb的输出信号。IC2a同样是起缓冲作用的跟随器，IC2b与图1的IClb一样是一个有源低通滤波器。IC3的切换控制是通过控制第(11)脚Sn的输入电平来实现的。图3中A点的波形同样可以参照右图的波形。
上述两个电路的电源电压均为±5V，消耗电流不超过l0mA，输入、输出电压均在4V以下，可应用的频率范围为l0kHz～l00kHz。
