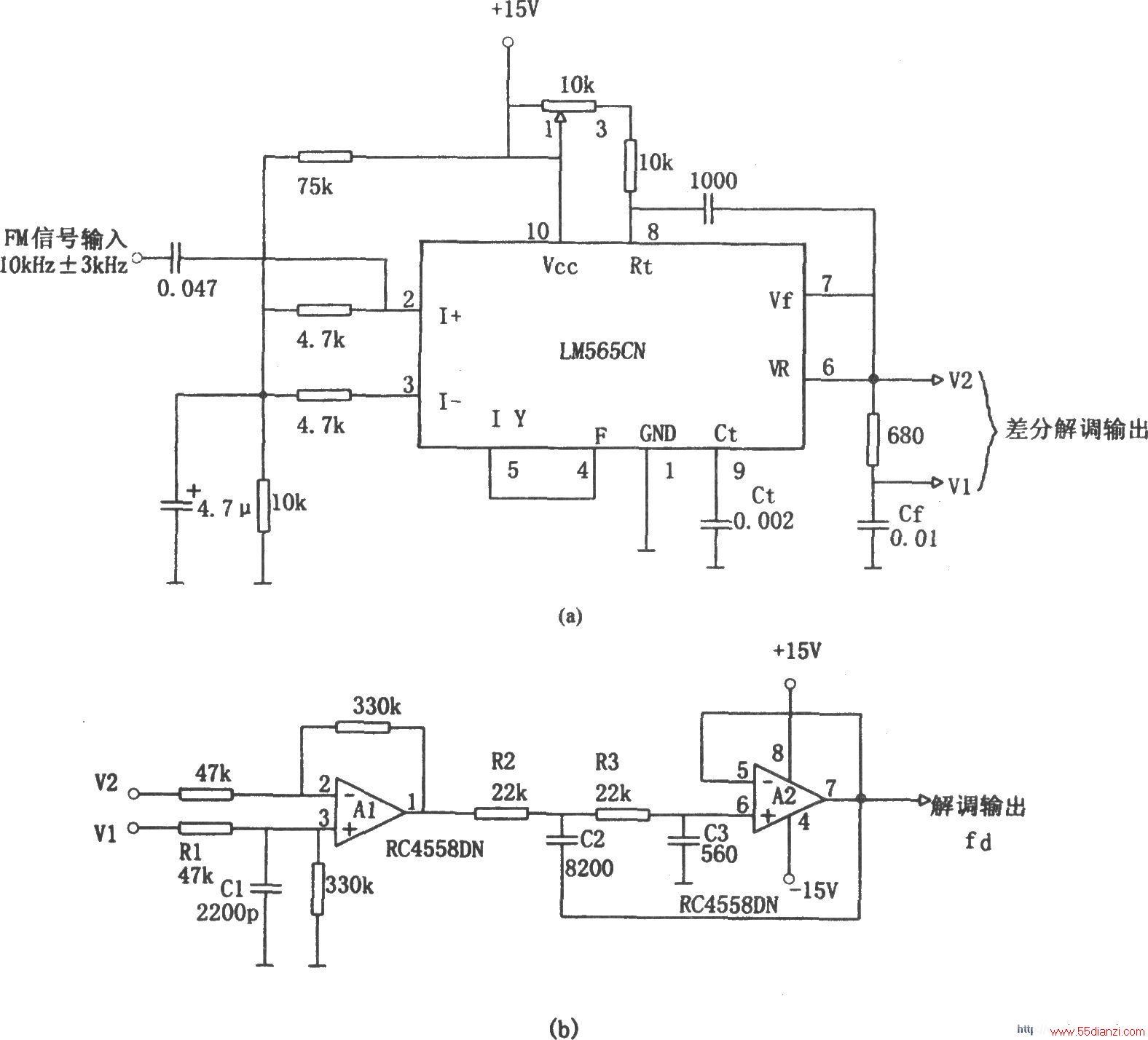

如图所示电路采用LM565CN构成10kHz±3kHz的调频解调电路。将V1和V2的差分解调输出用图(b)的A1差分放大器进行电平位移并放大，再由A2构成的有源LPF滤除20kHz的脉动分量。
本文关键字：解调器 调频-调幅电路，单元电路 - 调频-调幅电路
