随着人们生活水平的不断提高，越来越多的人对调频无线话筒、调频对讲机、调频无线防盗装置产生了浓厚的兴趣，本文先介绍几种实用的调频发射机电路，以飨读者。
上图是采用3V电源的电容三点式调频发射机电路。这一电路使用30～50cm软拖线作天线，其有效发射距离大于50m。适当调整振荡回路中的I。、C(47pF)即可使发射频率覆盖范围达到88-108MHz。该电路的特点是起振容易，只要元件选择可靠，一般很容易装置成功。
图中L用φ0.41mm漆包线在φ3.5mm钻头上顺绕6圈脱胎而成，中间抽头即可。输入端可输入如报警片、音乐三极管、话筒等多种信号。如果使用两个这样的发射装置，再配两套接收装置，即可组成家用立体声发射／接收无线身机系统。

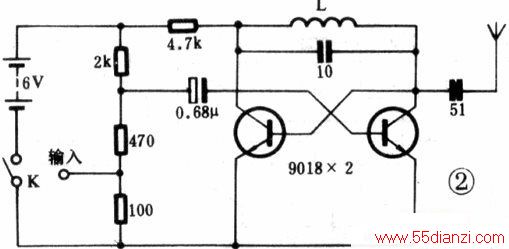

上图是采用多谐振荡器的调频发射电路。这一电路简单，发射效率高。它使用0.8m软拖线作天线，发射距离约30m。图中发射三极管尽量选择性能相同，β值约120的高频NPN硅管，如2SC1215、2SC2347、9018等。调整振荡回路的L、C(10～20pF)，即可使发射频率覆盖范围为88～108MHz。Ll用0.41mm漆包线在φ5mm钻头上绕5圈脱胎而成。输入端如接一只φ3.5mm插头，将其插入电视耳机插孔，并适当调整电视机音量电位器，使之发射音质良好，本机即成为一台电视耳机系统中的发射装置。如果采用高灵敏驻极体话筒，可将图中100Ω电阻去掉。本机耗电1～3mA，4节5号电池可用三个月时间。

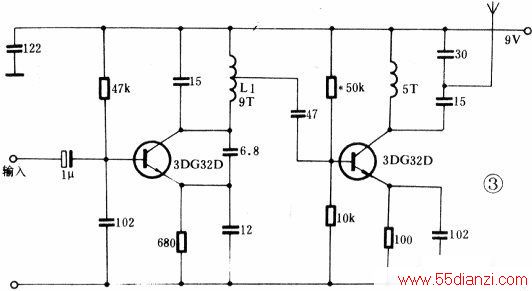

上图是倍频式调频发射电路。前级三极管及其外围元件组成约44MHz高频振荡器；后级三极管及其外围元件组成约88MHz的高频放大器。该电路的特点是，人体感应、手的动作变化以及天线变动等对发射频率影响小，有利于工作稳定，因而它最适用于舞台用调频无线话筒。当天线采用0.6m软天线，有效发射距离达80m。L1用φ0.9mm漆包线在φ8mm圆柱上绕9圈，中间抽头。L2用同规格漆包线绕5圈。

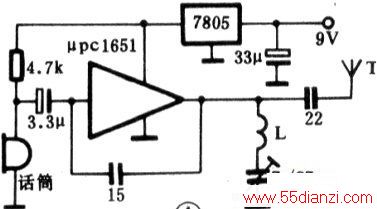

上图是采用μPC1651集成电路组成的调频发射电路。它用40～50cm软拖线作天线，有效发射距离大于30m。仔细调整I。间距和微调电容，可使发射频率覆盖范围为88～108MHz。图中L用φ0.51mm漆包线在φ4mm圆柱上绕5圈脱胎而成。
上图是采用BA1404集成电路组成的调频立体声发射电路。L可以自制，在直径5mm的骨架上（内置高频磁芯），用φ0.51mm漆包线密绕3圈。变容二极管可采用电调谐器高频头中的变容二极管。由于发射频率取决于外接元件L、C，因此仔细调整L即可获得所需发射频率。图中38kHz晶振不易购得，也可用47pF高频瓷片电容代替。该电路发射距离大于50m，如环境良好，发射距离最远达500m以上。
