白色LED驱动电路特集

    内容简要：

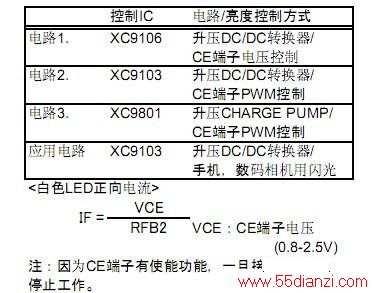

    白色LED被手机，PDA，数码相机等设备的液晶背光所广泛采用。下面介绍TOREX对应的使用DC/DC，CHARGE PUMP等方式的解决方案和背光亮度可调的控制方法。

   电路1. XC9106升压DC/DC转换器

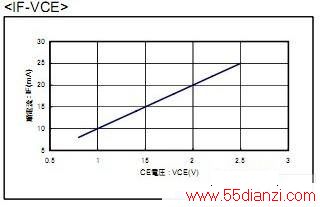

    这是使用升压DC/DC转换器，通过外部输入基准电压(Vref)改变流过LED的电流(IF)来控制LED亮度的方法。

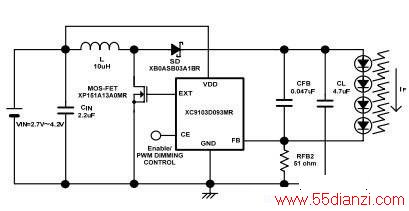

    电路2. XC9103升压DC/DC转换器

    这是使用升压DC/DC转换器，通过PWM信号控制CE端子改变LED的点亮时间来控制LED亮度的方法。PWM信号的占空比变大就能使白色LED变亮，反之，变暗。

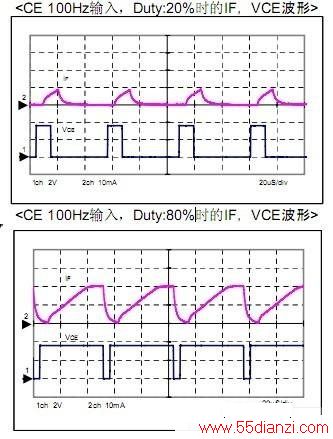

    从CE端子输入的PWM信号可以是60-100Hz的控制信号。

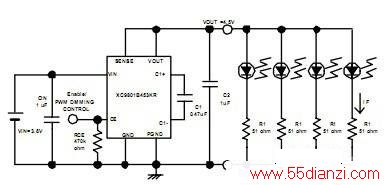

    电路3. XC9801升压CHARGE PUMP

    这是使用升压CHARGE PUMP，通过PWM信号控制CE端子改变LED的点亮时间来控制LED亮度的方法。

    因为LED被并联，降低了电容的耐压值，使得减小安装面积成为可能。

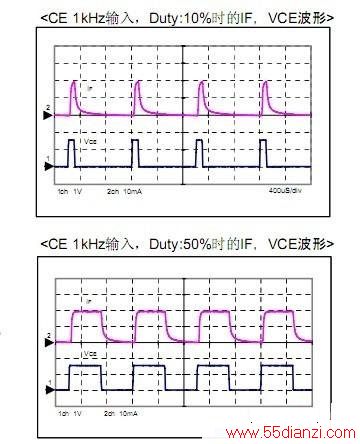

    从CE端子输入的PWM信号可以是1k-10kHz的控制信号。

    电路4.应用电路(照相机闪光灯电路例)

    这是在电路2中增加Tr1和电阻使得流过白色LED电流(IF)能瞬间增大的电路。最适合用于手机，数码相机的闪光灯。

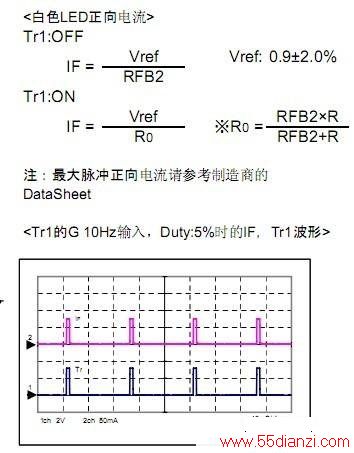

    Tr1ON的时候，流过白色LED的瞬间电流(IF)增加，这时白色LED就变亮;OFF的时候，就变回原来的亮度。

    Tr1OFF时候的亮度由RFB2的电阻值决定。
