NCP5010采用尺寸为1.7mmxl.7mm的8脚倒装片封装，引脚排列如下图所示。
NCP5010的各引脚功能见下表。
主要性能与特点
固定频率电流模式PWM升压变换器芯片NCP5010的主要性能与特点如下：(1)输入电压Vin范围为2.
7~5.5V，对2~5个串联连接的白色LED串提供500mW的输出功率。NCP5010也可配置为固定输出电压升压变换器拓朴，能产生可达20V的DC电压；(2)利用单个电阻可以设置LED电流，在引脚CTRL通过脉冲宽度调制，可以减小LED电流；(3)内含真截止电路，当IC进入待机模式时，负载从电池断开。在待机状态，电流消耗不超过2μA；(4)PWM振荡器频率为1MHz。由于IC含有振铃抑制器和阻尼开关，从而使离散振荡和产生的EMI最小化；(5)封装尺寸小，外部元件少，效率高。在Vin=4.2V、Iout=30mA和5个串联的白光LED(每个LED的正向压降Vf=3.5V)条件下，效率达84%；(6)提供热保护、开路LED过电压保护(过电压门限电平为22V)、短路保护和输入电压欠压电压锁定(UV-LO)。
应用电路

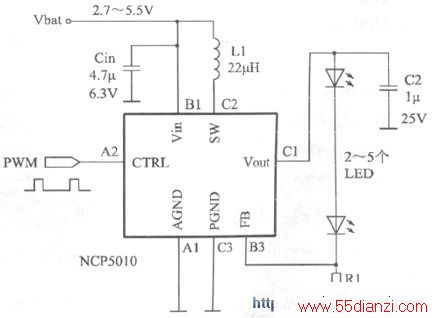

基本应用电路 下图所示为NCP5010的基本应用电路。NCP5010的输出驱动2~5个LED组成的LED串，通过LED的电流由反馈电阻F1决定。由于NCP5010引脚FB上的电压为500mV，通过LED的电流Iout=Iled=500mV/R1=500mV/24Ω=20.8mA。若在NCP5010引脚CTRL上施加PWM信号,LED电流减小，亮度变暗。

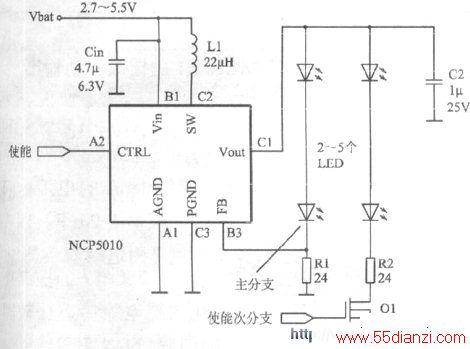

多个LED串应用电路 NCP5010可以驱动多个LED串，下图所示为驱动两个LED串的应用电路。两个LED串的LED数量应当相同。在主分支中的恒流由反馈电阻R1设置，次分支中的电流由MOSFET(Q1)选择。

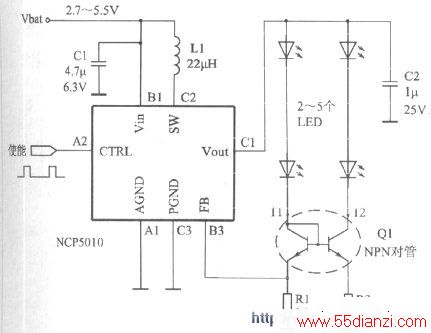

匹配的两个LED串应用电路 利用下图所示的电路可便两个LED串中的电流相等。NPN对管(BC847BD)Q1形成一个电流镜像，从而使两个支路中的电流相同。
第二个支路(上图中右边的LED串，)中的LED数旦应少于或等于第一个支路中的LED数量。

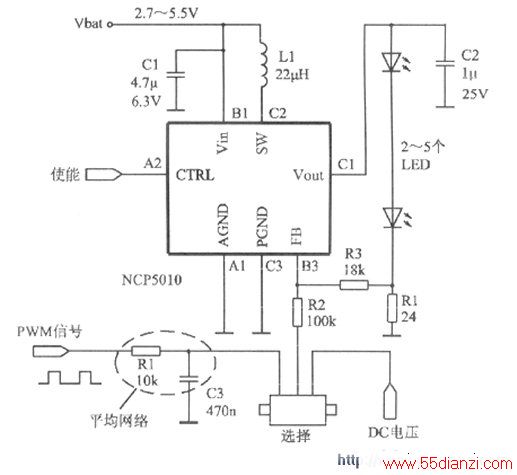

模拟调光控制电路 NCP5010利用经滤波的PWM信号或一个DC电压可履行模拟调光控制，如下图所示。
如果R2没有信号引入，R3上则不存在电压降，输出电流Iout=Vfb/R4。当在R2上施加一个电压信号时)R4两端的电压将会减小，通过LED的电流降低，LED亮度变弱。

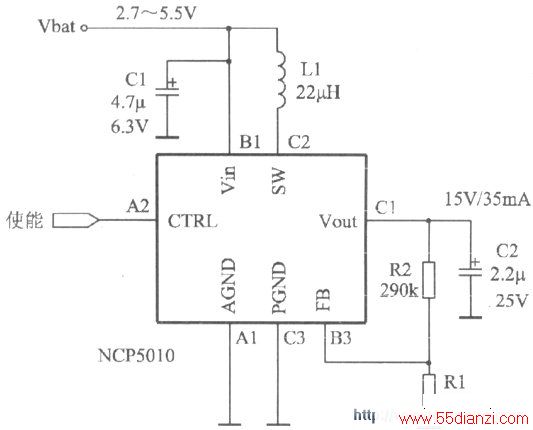

DC-DC升压应用 NCP5010可以被配置为一个DC-DC升压变换器，产生一个高达22V的恒定输出电压，作为LCD的偏置电源，或为其它负载供电，如下图所示。该升压变换器的输出电压
当选择R1=lOkΩ和R2=290kΩ时，Vout=l5V，Iout=35mA。
此外，NCP5010可以利用两个不同的电源工作。其Vin端连接2.7~5.5V的输入电压，SW端上的电感器L1可以直接由两节锂离子电池或四节碱性电池加电。
