该电路主要性能如下：输入交流电压范围80-255V;负载电流20mA±15%;LED串工作电压20-50V;在120VAC时转换效率可达80%.

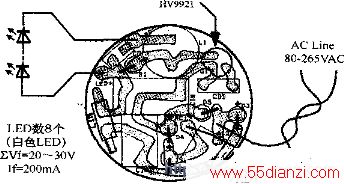

图中LED采用8个白色LED串接组成小功率照明灯，其印制版可装入灯头内（如图1），印制版走线及元器件位置图如图7所示。
图中，Cin及Cin2为聚酯薄膜电容，C0及Cdd为多层陶瓷电容。D1为快速恢复二极管，耐压600V,If=lA.
电感量L1的估算电感器的电感量在选择时要折衷考虑其尺寸大小及允许的纹波电流大小。
电感L1与输出纹波电流△IO成反比，L1=VO×TOff/△IO,式中，VO是LED串的正向电压，TOff是VT关断时间（10.5μs），△IO是纹波电流，△IO≈30%IO（10为流过LED的电流）。
例如，白色LED的Vf=4.1V（max），则8个白色LED的VO=8×4.1V=32.8V,TOff=10.5 μs,IO=20mA,△IO=30%×20mA=6mA,则 Ll为（32.8×10.5）/6=5 7.4 m H,取标准值电感器，L1=68mH.
在选择电感时，应选择其电容小的电感（CL），它影响尖峰脉冲的宽度；并要求饱和电流大于20mA.在图6中，L1选择68mH、饱和电流为36mA、可选用型号为RL-5480-3-68000的电感器。
这里要指出的是，图中电路是不隔离的，组成的灯具要保证使用安全；在实验电路时要注意安全。另外，LED串必须连接可靠，若LED串连接不正常，可能损坏其它元器件。
这种电路较适用于110~120VAC供电，它可获80%左右的效率，若用220VAC供电，其效率约为70%左右。
另外要说明的是，本电路不能调光，若需要调光，需另增加可控硅调光电路。
