用OPA2662构成的激光二极管驱动电路

点击数：7485 次录入时间：03-04 11:59:12 整理：http://www.55dianzi.com 驱动电路及控制电路

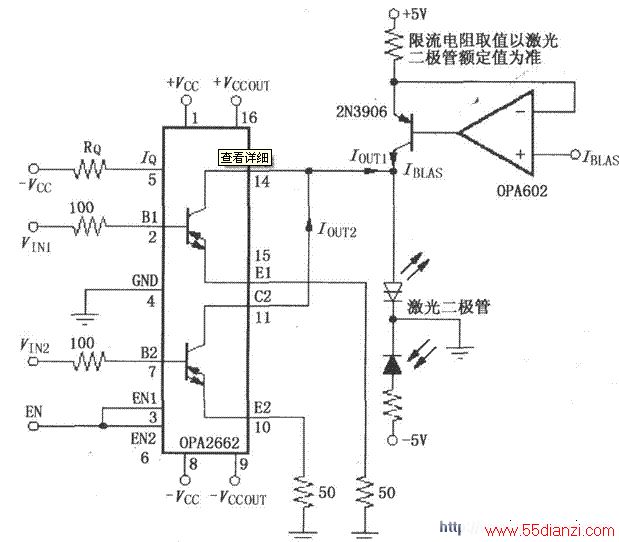

如图所示为由OPA2662构成的激光二极管驱动电路。电路中有一对激光发射二极管和激光接收二极管，构成反射式激光发射和接收电路，图中主要画出激光发射驱动电路(接收电路略去未画出)。OPA2662输入信号VIN1和VIN2经过放大后输出电流IOUT1和IOUT2，作为驱动电流加到激光发射二极管，控制激光发射二极管工作。运放OPA602与三极管2N3906构成偏流提供电路，为激光二极管提供偏置电流。
