多级放大器的频宽的估算

　　如果设计一个带宽为DC-100MHz 的放大器，总增益为50 倍，共三级放大，运算放大器的单位增益带宽为1GHz，请问如何估算总带宽？

　　(1) 运放的增益带宽积=增益×（-3dB 带宽），例如，若三级运放增益分配为：第一级为：+2，那么它的-3dB带宽=1000MHz/2=500MHz，第二和第三级的增益都为+5，那么它的-3dB 带宽=1000MHz/5/1.4=140MHz，所以系统的总增益为2×5×5=50，带宽为140MHz＞100MHz，符合设计要求。

　　注：这里假设所提的1000MHz 运放的增益带宽积等于其单位增益时的-3dB 带宽。

　　(2) 估算放大器的带宽，要用到运放带宽积的概念，带宽积=增益X（-3dB 带宽）。按专家所给出的以上计算方法即可估算系统带宽。

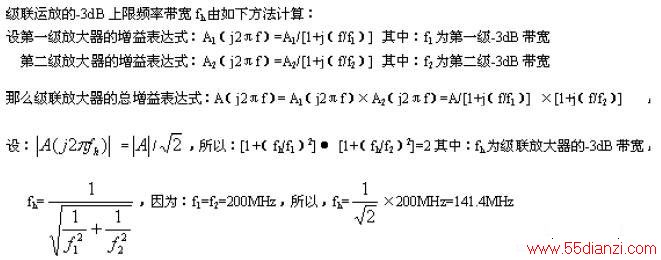

　　(3)
