前 言
与分立器件相比，现代集成运算放大器(op amp)和仪表放大器(in-amp)为设计工程师带来了许多好处。虽然提供了许多巧妙、有用并且吸引人的电路。往往都是这样，由于仓促地组装电路而会忽视了一些非常基本的问题，从而导致电路不能实现预期功能——或者可能根本不工作。
本文将讨论一些最常见的应用问题，并给出实用的解决方案。
AC耦合时缺少DC偏置电流回路
最常遇到的一个应用问题是在交流(AC)耦合运算放大器或仪表放大器电路中没有提供偏置电流的直流(DC)回路。在图1中，一只电容器与运算放大器的同相输入端串联以实现AC耦合，这是一种隔离输入电压(VIN)的DC分量的简单方法。这在高增益应用中尤其有用，在那些应用中哪怕运算放大器输入端很小的直流电压都会限制动态范围，甚至导致输出饱和。然而，在高阻抗输入端加电容耦合，而不为同相输入端的电流提供DC通路，会出现问题。
实际上，输入偏置电流会流入耦合的电容器，并为它充电，直到超过放大器输入电路的共模电压的额定值或使输出达到极限。根据输入偏置电流的极性，电容器会充电到电源的正电压或负电压。放大器的闭环DC增益放大偏置电压。
这个过程可能会需要很长时间。例如，一只场效应管(FET)输入放大器，当1 pA的偏置电流与一个0.1 &mICro;F电容器耦合时，其充电速率I/C为10-12/10-7=10 µV/s，或每分钟600 µV。如果增益为100，那么输出漂移为每分钟0.06 V。因此，一般实验室测试(使用AC耦合示波器)无法检测到这个问题，而电路在数小时之后才会出现问题。显然，完全避免这个问题非常重要。

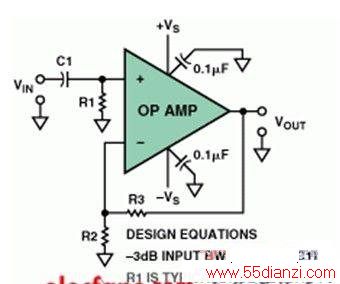

图2示出了对这常见问题的一种简单的解决方案。这里，在运算放大器输入端和地之间接一只电阻器，为输入偏置电流提供一个对地回路。为了使输入偏置电流造成的失调电压最小，当使用双极性运算放大器时，应该使其两个输入端的偏置电流相等，所以通常应将R1的电阻值设置成等于R2和R3的并联阻值。
然而，应该注意的是，该电阻器R1总会在电路中引入一些噪声，因此要在电路输入阻抗、输入耦合电容器的尺寸和电阻器引起的Johnson噪声之间进行折衷。典型的电阻器阻值一般在100，000Ω ~1 MΩ之间。

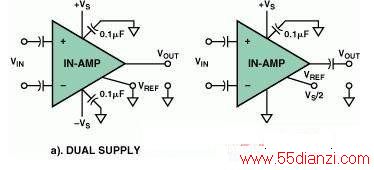

类似的问题也会出现在仪表放大器电路中。图3示出了使用两只电容器进行AC耦合的仪表放大器电路，没有提供输入偏置电流的返回路径。这个问题在使用双电源(图3a)和单电源(图3b)供电的仪表放大器电路中很常见。
这类问题也会出现在变压器耦合放大器电路中，如图4所示，如果变压器次级电路中没有提供DC对地回路，该问题就会出现。

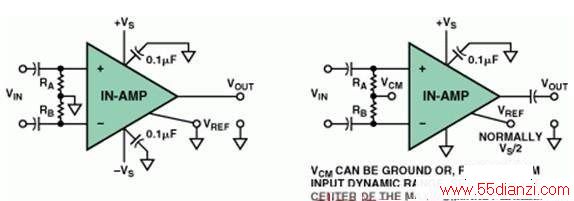

图5和图6示出了这些电路的简单解决方案。这里，在每一个输入端和地之间都接一个高阻值的电阻器(RA，RB)。这是一种适合双电源仪表放大器电路的简单而实用的解决方案。
a. 双电源， b. 单电源
这两只电阻器为输入偏置电流提供了一个放电回路。在图5所示的双电源例子中，两个输入端的参考端都接地。在图5b所示的单电源例子中，两个输入端的参考端或者接地(VCM接地)或者接一个偏置电压，通常为最大输入电压的一半。
同样的原则也可以应用到变压器耦合输入电路(见图6)，除非变压器的次级有中间抽头，它可以接地或接VCM。
在该电路中，由于两只输入电阻器之间的失配和(或)两端输入偏置电流的失配会产生一个小的失调电压误差。为了使失调误差最小，在仪表放大器的两个输入端之间可以再接一只电阻器(即桥接在两只电阻器之间)，其阻值大约为前两只电阻器的1/10th(但与差分源阻抗相比仍然很大)。
为仪表放大器、运算放大器和ADC提供参考电压

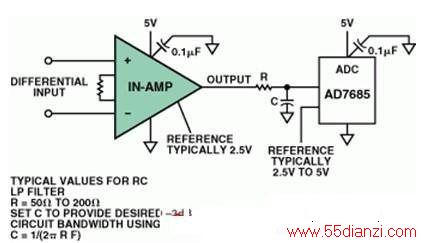

图7示出一个仪表放大器驱动一个单端输入的模数转换器(ADC)的单电源电路。该放大器的参考电压提供一个对应零差分输入时的偏置电压，而ADC的参考电压则提供比例因子。在仪表放大器的输出端和ADC的输入端之间通常接一个简单的RC低通抗混叠滤波器以减少带外噪声。设计工程师通常总想采用简单的方法，例如电阻分压器，为仪表放大器和ADC提供参考电压。因此在使用某些仪表放大器时，会产生误差。
