适用于三线式热敏电阻用的放大电路

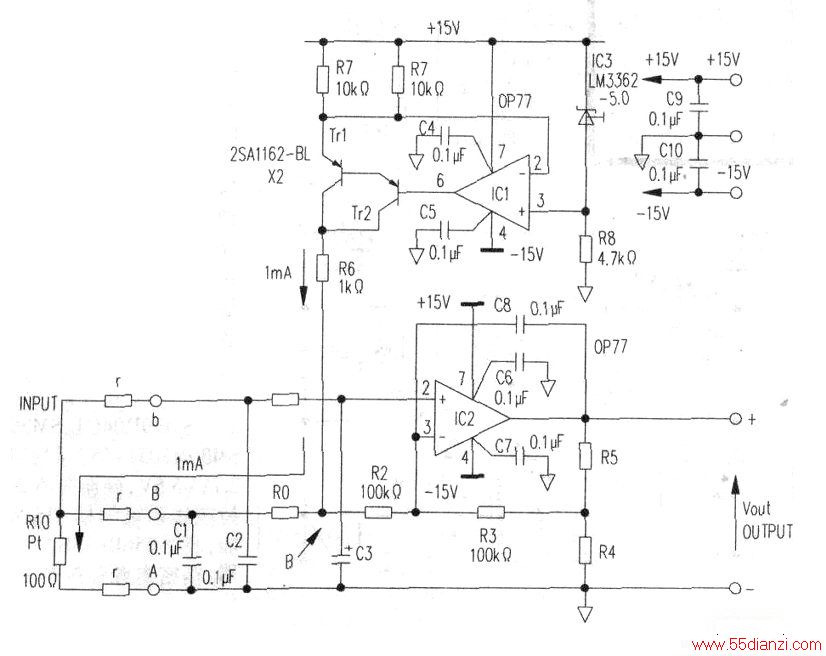

　　附图是用于测量温度的三线式热敏电阻用放大器的电路，该电路可以去除铂金测温电阻RTD的引线电阻r对测量结果的影响，把测温电阻阻值的变化变换成电压，并加以放大。

　　R1D的电阻值为l00Ω，并以A点作为电压基准，那么当从B点流入1mA电流时，B点的电压为1mA×(2r+l00Ω)，b点的电压为ImA×(r+l00Ω)。

　　从B点看放大器的增益为-(R3/R2)(1+R5/R4)=-(1+R5/R4)，从b点看放大器的增益为(1+R5/R4)(1+R3/R2)=2(1+R5/R4)。因此当Ro的阻值为零时，由运算放大器IC2组成的放大器的输出电压Vout可以用下式计算。

　　从上式的最后结果可以看出放大器的输出电压Vout与引线电阻T无关，也就是说采用下图的电路可以消除引线电阻r对测量结果的影响。

　　当图中电阻Ro的阻值与RTD相同也为l00Ω时，B’点的电压变为1mA×(200Ω+2r)，此时的输出电压Vout为

　　当热敏电阻RTD的阻值随温度变化从l00Ω上升至ll0Ω时，输出电压Vout为

　　由上式的最后结果可以看出放大器放大的信号只是热敏电阻的阻值随温度变化的部分。

　　例如热敏电阻R1D选用Ptl00Ω，在测量0℃～l00℃的温度时想让输出的电压的变化范围为0V～1V的话，Ro的电阻值也应选用100Ω的电阻（RTD在0℃时的电阻为100Ω）。

　　另外，RTD在l00℃的电阻值为138.5Ω，比起0℃时阻值变化了38.5Ω，由此可知放大器输入端的电压增量为1V，由这两者条件可以算出放大器的增益和电阻R4和R5的比值，最后确定R4、R5的阻值。

　　C3是放大器输入端的滤波电容，可根据噪声的具体情况选择适当的电容值。

　　在电路中由ICl、Trl、Tr2组成ImA的恒流电路。IC1和IC2选用AD公司的OP77。电源电压为±15V，消耗的总电流小于1mA。
