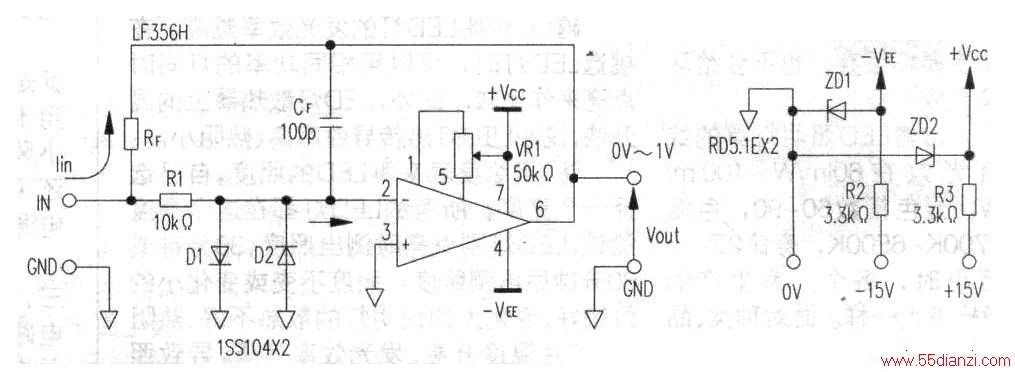

硅光电二极管(SPD)具有输出电流与入射光成正比的优点，所以在将其输出电流进行放大时，一般都采用电流输入型放大器，如图1所示用负反馈电阻RF将输入电流变换成电压。输出电医Vout可用下式计算。
在设计电路时应根据光电二极管输出电流的大小，选择适当的负反馈电阻RF的数值。在输出电流微弱的时候，由于所选用的电阻R，的阻值会较大，此时频率响应会出现恶化。
在对恒定亮度的光进行测量时，由于电路不需要高速的响应特性，所以可以在放大电路中接入兼有噪声滤除功能的负反馈电容CF。在光电二极管的两端存在有极间电容Cs，负反馈电容CF的接入可以起到防止电路自激的作用。
负反馈电容CF的容量与光电二极管的极间电容Cs大体上相等。此时RF和CF构成了一个低通滤波器。低通滤波器的截止频率
在运算放大器反相输入端所串接的电阻Rl和并接的二极管Dl、D2是起保护作用的器件，防止在运算放大器的输入端出现过大的电压。二极管Dl和D2应该使用漏电电流小的二极管。另外，运算放大器的输入偏置电流IB对测量误差会造成影响。当光电二极管的输出电流很微小时，最好选用IB小的BiFET输入的运算放大器。
电源电压选用较低的±5V的电压。这是出于尽量减少运算放大器的发热量来考虑的，因为发热量大运算放大器的温度就会上升，会引起IB增加。如果所选用的运算放大器的IB很小的话，将电源电压增至±12V～±15V也问题不大。±5V的电源电压是用f15V电源经稳压二极管做简单稳压后得到的。
图示电路电流测量范围为1n～lmA，输出电压为0V～1V。消耗的电流小于l0mA。使用的运算放大器是NS公司的LF356H。
