除法电路3(4302)

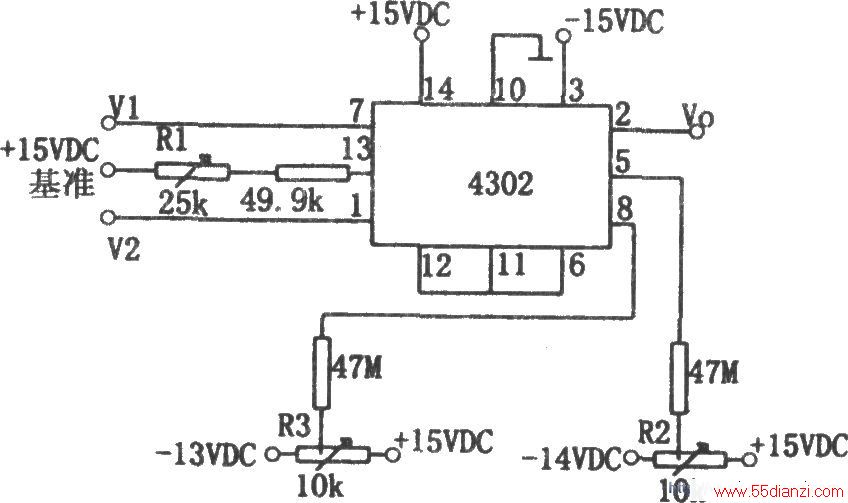

如图所示除法电路由集成块4302组成，输入为V1、V2，其输出Vo为：

Vo=10V1/V2

输入信号范围：0.03V≤V1≤10V，0.03V≤V2≤10V。电路在温度为25C时的典型误差为±25mV，最大误差为±50mV，而且输出电压精度受温度影响，其温度系数为±1mV／C，在25 C的输出失调电压为士10mV，温度系数为±lmV／C。

V1、V2的带宽在小信号(-3dB)时为500kHz，满量程输出时为60kHz。图中R1、R2和R3的调整方法是：当V1=V2= 10V时，调整Rl使输出Vo= 10V；当Vl=V2= 0.1V时，调整R2使输出Vo= 10V；当V1= 0.01V，V2= 0.1V时，调整R3使Vo= 1V。如此反复调整几次即可。
