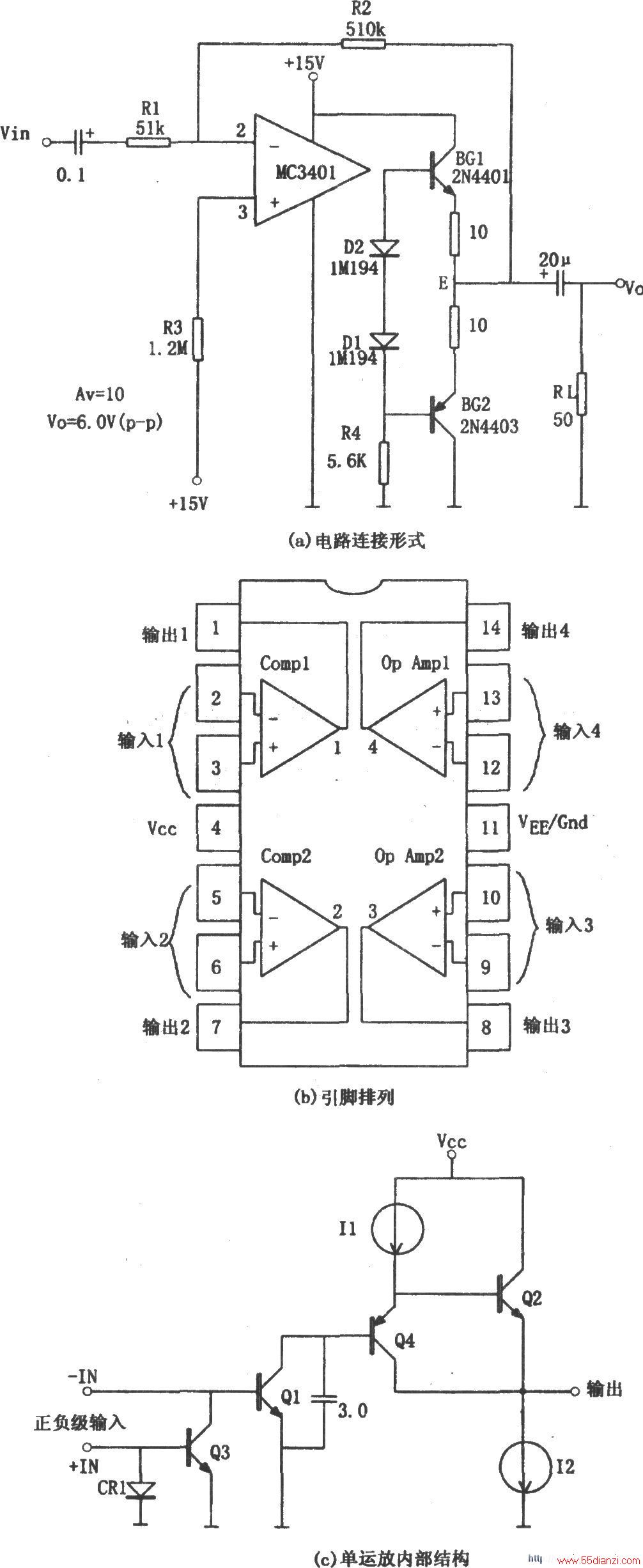

如图所示为驱动50Ω负载的线性放大电路。该电路由两部分构成；前级由集成芯片MC3401及附属电路组成，末级为OTL型互补对称功放电路。R2引入电压并联负反馈，以改善放大电路的动态指标。
本文关键字：放大器 运算放大器，单元电路 - 运算放大器
