运放通用自动调零电路

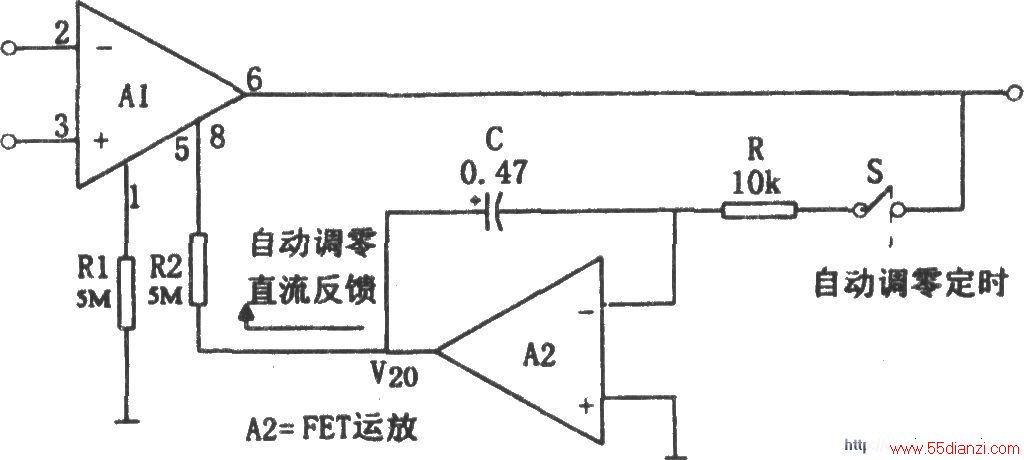

如图所示为通用自动调零电路。图中A2为场效应输入型集成芯片，它与R、C等构成积分器，可将直流失调电压积分后输出。图中的开关S是一个电子开关，能自动地实现定时周期采样，使A1输出的失调电压作为输入信号，经积分后输出，用以驱动A1的调零端，从而使失调电压调到最低状态。电阻R1和R2的阻值都较大，不同型号的集成运放取值不尽相同，一般均选为5MΩ左右。
